雖然這代Intel Ultra200S系列的CPU有一定的爭議，但對生產力有需求的用戶來說還是不可替代，畢竟高頻內存支持和獨立NPU這倆硬條件擺在這兒，選擇合適的主板能省下不少調試時間。

俗話說得好，遇事不決迫擊炮，本文和大家分享下微星MAG B860M MORTAR WIFI （下面簡稱為微星B860M迫擊炮WIFI）的搭配/使用建議與調試指南，歡迎點贊收藏打賞三連，有復雜問題咨詢請單獨聯系。

? 省流總結

給懶得看完的朋友做下總結：

● 微星B860M迫擊炮WIFI保持了系列傳統，也就是性?xún)r(jià)比高，硬件方面優勢點是接口+小配置給的很足，具體體現在拓展傳輸方面，軟件方面則是BIOS做了大升級，調試更清晰簡單。

● 由于Intel對B860芯片組限制，BIOS沒有開放CPU+內存的細節電壓調試項目，但微星B860M迫擊炮WIFI給了不錯的主板廠商預設，在穩定運行的前提下簡單切換就會有不錯的免費性能提升。

● Intel Ultra 200S系列CPU雖然被蛐蛐的蠻多，但內存效能和NPU生態擺在這兒，對于影音編輯、數據管理以及AI推理這三個場景來說，會比同級別AMD更合適一些。

綜合上述特點，我個人會推薦生產力環境用戶購買微星B860M迫擊炮WIFI，畢竟對這類用戶來說，能穩定7x24運行的前提下獲得額外機能是最重要的剛需。

作為為數不多支持超頻的B860主板，微星B860M迫擊炮WIFI有著全新的BIOS，主要是改進是漢化增強+UI布局更順手，下文也會講解如何在Intel限制下盡可能榨干CPU+內存性能。

? 參數解析

老樣子，列一下微星B860M迫擊炮WIFI這張主板的基礎硬件參數：

● 適配Intel LGA1851平臺，也就是Intel Ultra200系列CPU。

● 版型為M-ATX，尺寸為24.384*24.384cm，偏小，能適配部分極限小體積機箱。

● 供電為12+1+1+1相/60A，供電接口為雙8Pin，有外頻發生器，支持超CPU外頻。

● 內存方面，有四條插槽，協議為DDR5，支持CUDIMM，最高支持9200MHz頻率（雙槽）。

● PCIe方面（顯卡），主槽位做了合金加固的槽位，同時有快拆設計，協議為PCIe5.0x16+PCIe4.0x4。

● 存儲方面（固態硬盤），有PCIe5.0x4*1+PCIe4.0*2共計三條M.2槽位，自帶快拆設計的散熱馬甲，長度最高支持25110，另有四個SATA接口。

● 網絡方面，板載一塊Wi-Fi7無線+藍牙5.4的無線網卡（可更換），有額外的延長天線，IO背板處有一個5G有線網口。

● 影音方面，IO區板載一個DP接口+一個HDMI接口，同時有兩個3.5mm音頻輸出口+一個S/PDIF輸出口，板載支持7.1聲道的聲卡，內置一個HDMI接口。

● 傳輸方面，背板為一個全功能雷電4的C口+一個USB3.2Gen2的C口+三個USB3.2Gen2的A口+四個USB2.0的A口，內部預留了一個機箱用的雷電5接口。

● 燈控方面，有一個的ARGB接口和四個微星專用的JRGB接口。

● 特殊功能，主板IO區有獨立的BIOS Update按鍵，支持一鍵升級BIOS，同時有獨立CLR CMOS按鈕，額外預留TPM信任模塊接口。

● 配件包含一根SATA數據線、一條WiFi增益天線、兩個M.2定位柱、M.2快拆鑰匙、一根1轉2分線和Panel集線器。

● 保修為三年內保修，支持個人送保，每個月有一次免費上門取送服務，CPU針腳等人為損壞在保期間可以免費幫修。

通過紙面參數可以看到，微星B860M迫擊炮WIFI的三條M.2硬盤位有足夠的擴容空間，WiFi7無線網卡（MLO能到5.8Gbps帶寬）+5G有線網口在網絡傳輸方面優勢很大，匹配有高速傳輸需求的生產力環境。

單獨說一下硬件適配相關問題，畢竟網絡是我的老本行：

● 首先是無線網絡，想要享受滿血WiFi7的傳輸速率，必須網絡內的所有設備都支持WIFI7（硬件+系統），同時也得做好路由器MLO的相關配置。

● 其次是有線網絡，5Gbps這個帶寬的網卡比較少見，部分萬兆交換機/路由器網口不支持自動協商到5G，可能需要做網口聚合或者SMB多通道功能才能實現5G速率。

如果看不懂這段在說什么，可以問下路由器的客服，一般都能告訴你支不支持。

? 搭配建議

由于微星B860M迫擊炮WIFI的外部接口比較高端，所以搭配上有一定講究，簡單給大家列一下注意點以及推薦搭配。

1?? 主板丨微星MAG B860M MORTAR WIFI

簡介：本文的評測品，組生產力電腦的性?xún)r(jià)比確實不錯，推薦入手。

2?? CPU丨Intel Ultra 7 265k

簡介：雖然微星B860M迫擊炮WIFI是能帶得動U9，但考慮到B860芯片組鎖了部分電壓設置，還是建議U7比較合適。

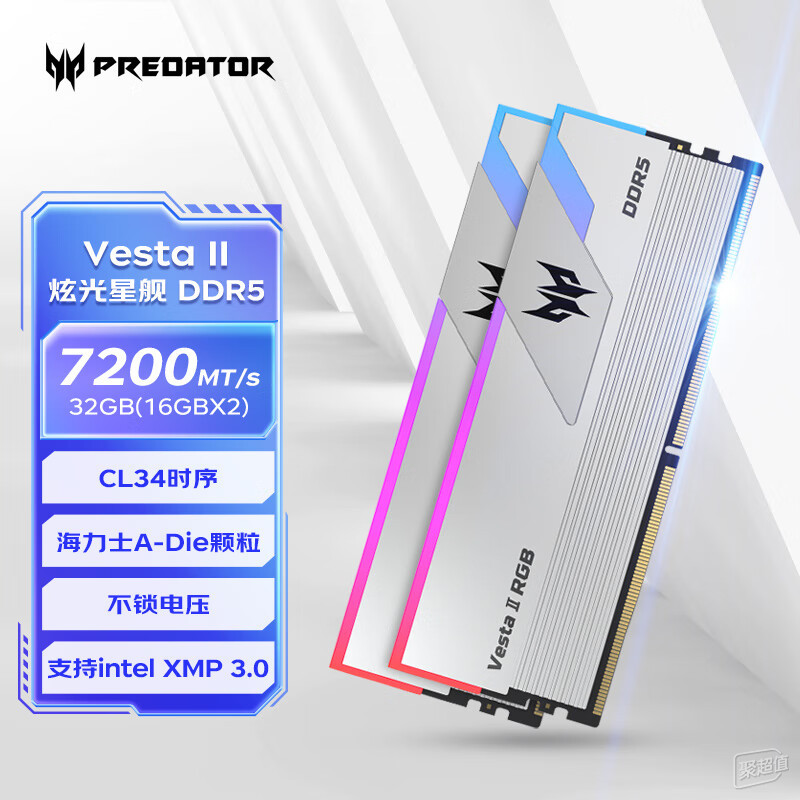

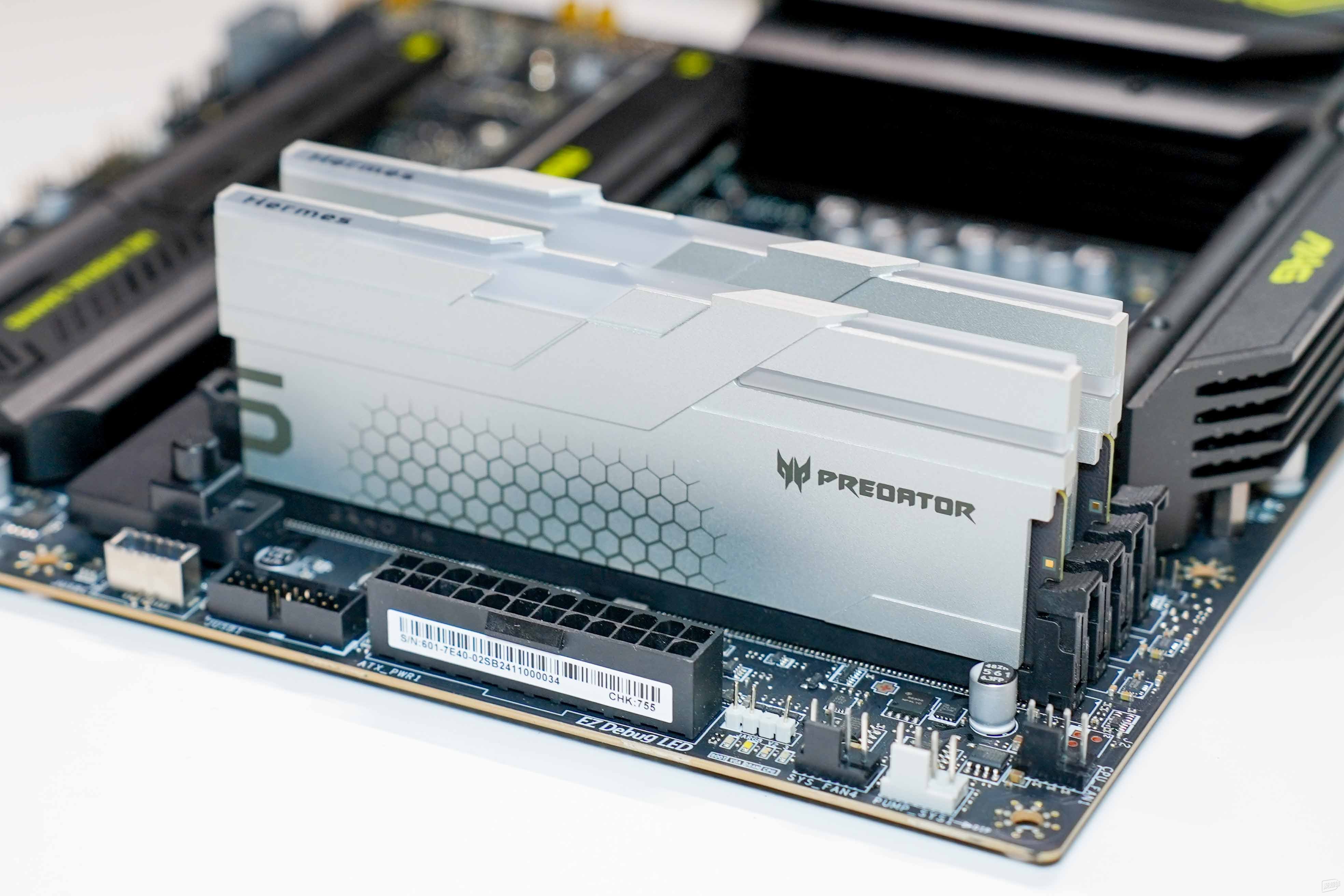

3?? 內存丨宏碁掠奪者 Vesta II 24Gx2 7200MHz

簡介：內存效能表現是這幾代Intel的最大優勢，但還是鎖電壓的問題，建議是6800MHz到8200MHz這個區間XMP頻率的海力士顆粒型號，搭配微星的Memory Try it+一鍵調小參這兩個功能，會比手動沖高頻來的更穩定高效，另外24G單條會比16G單條更好調試一些。

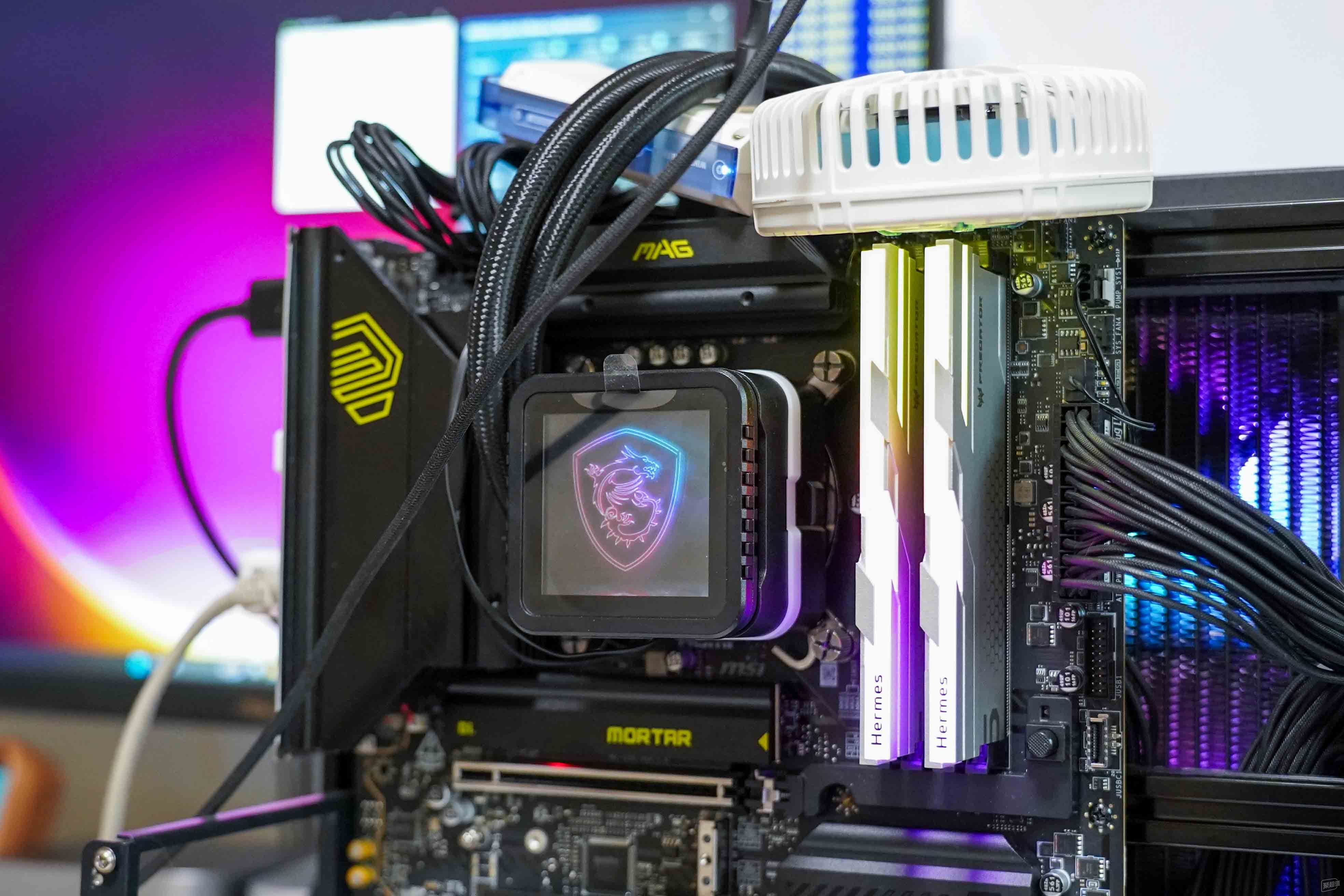

重點強調下高頻內存，下文的8200MHz+C36配置是加了額外風扇給內存散熱才過測的，不加風扇必報錯，追求高頻的朋友切記要注意了，不然會出現藍屏死機等問題。

? 外觀開箱

老樣子，分為主板外觀和拆解兩部分。

1?? 主板外觀

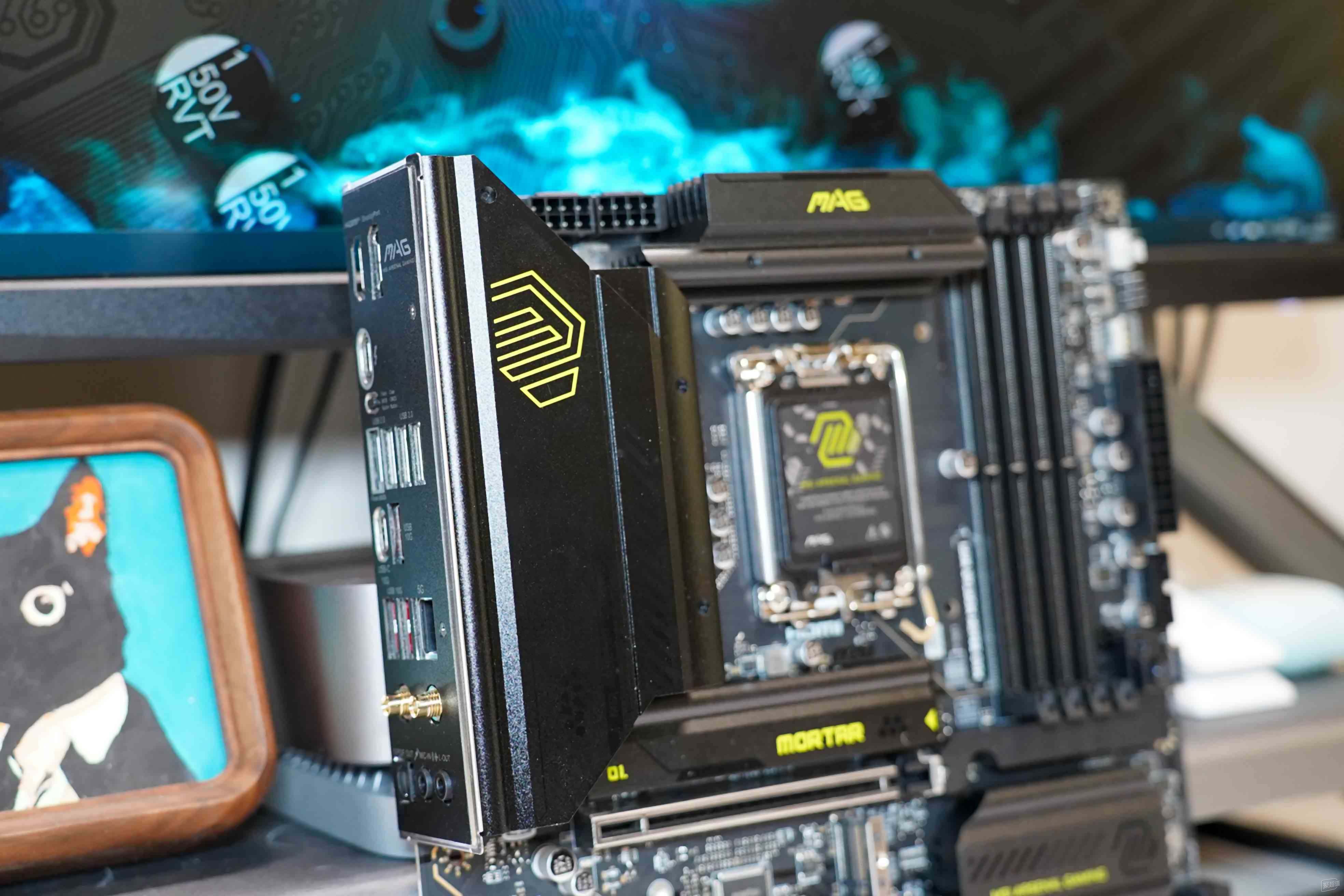

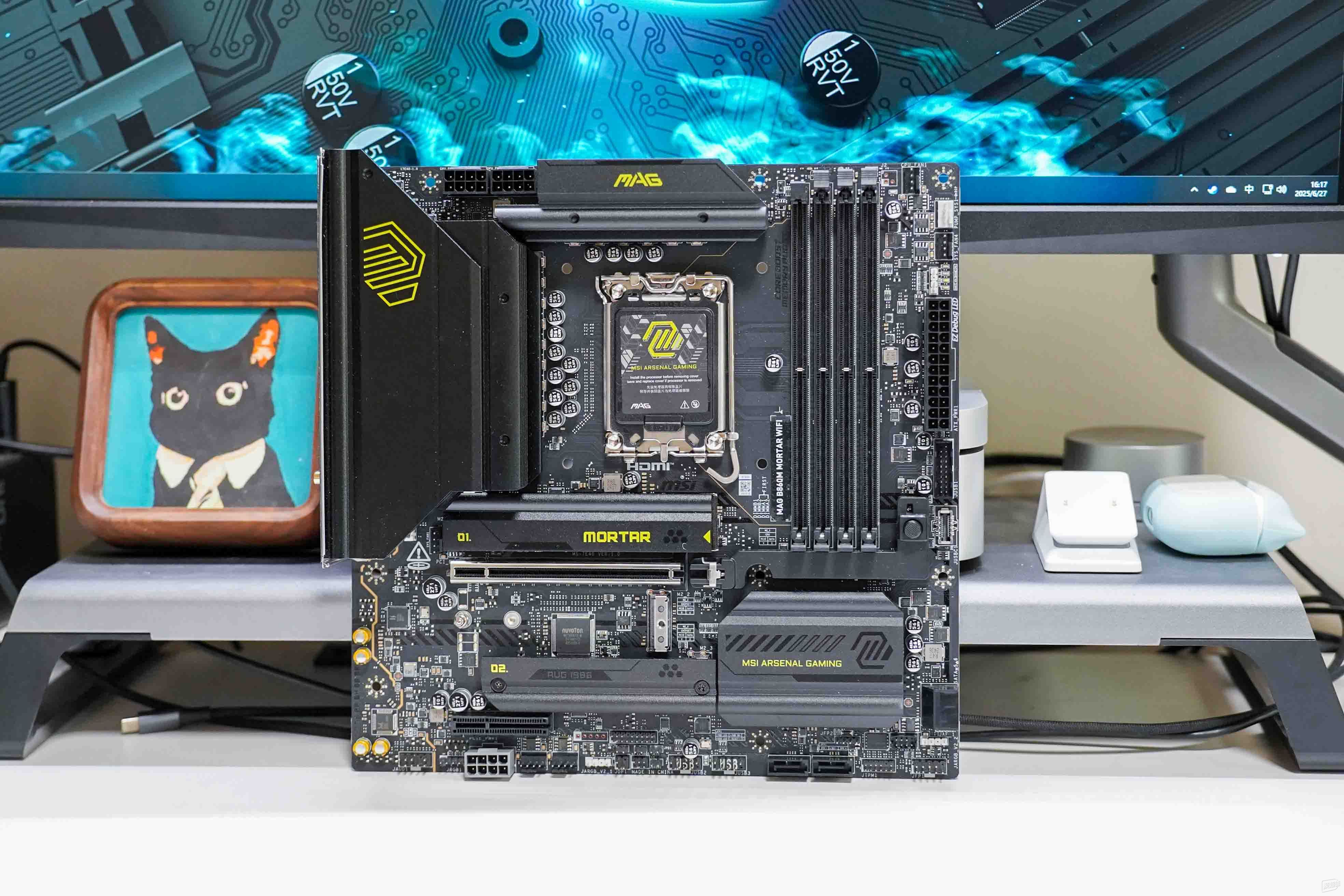

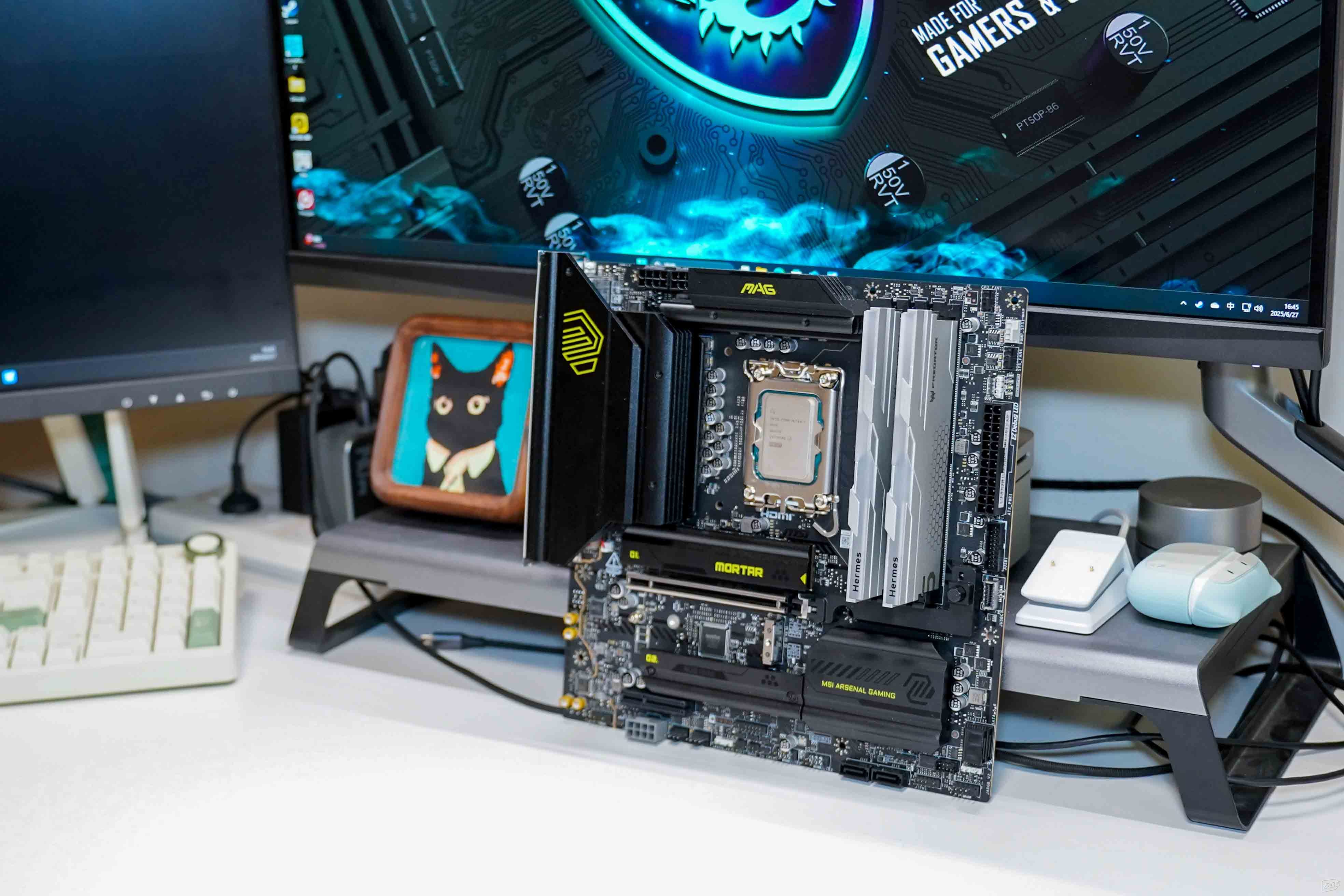

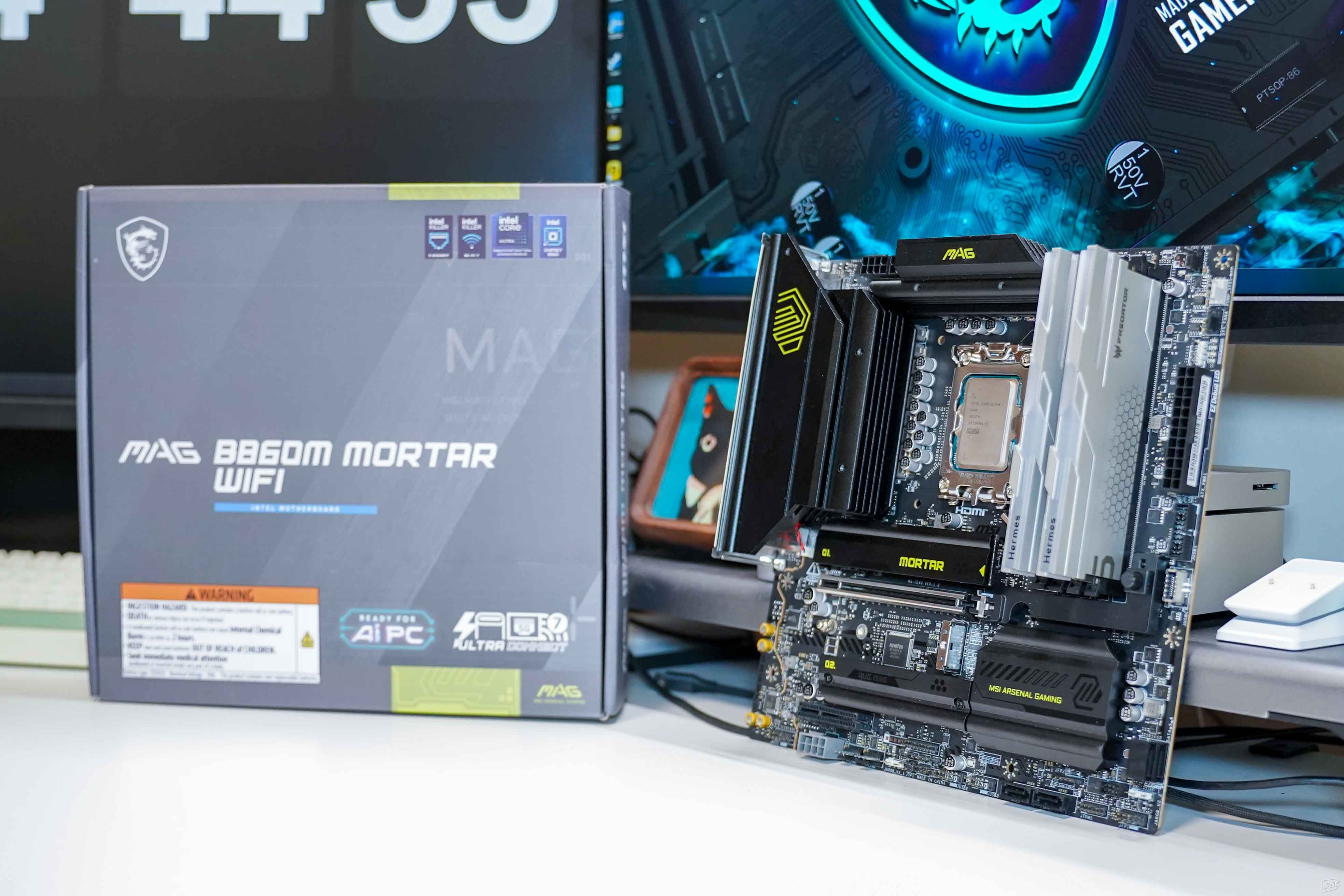

微星B860M迫擊炮WIFI作為新一代迫擊炮系列，視覺設計上做了大改，整體配色改為黑綠色，有點毒液的感覺。

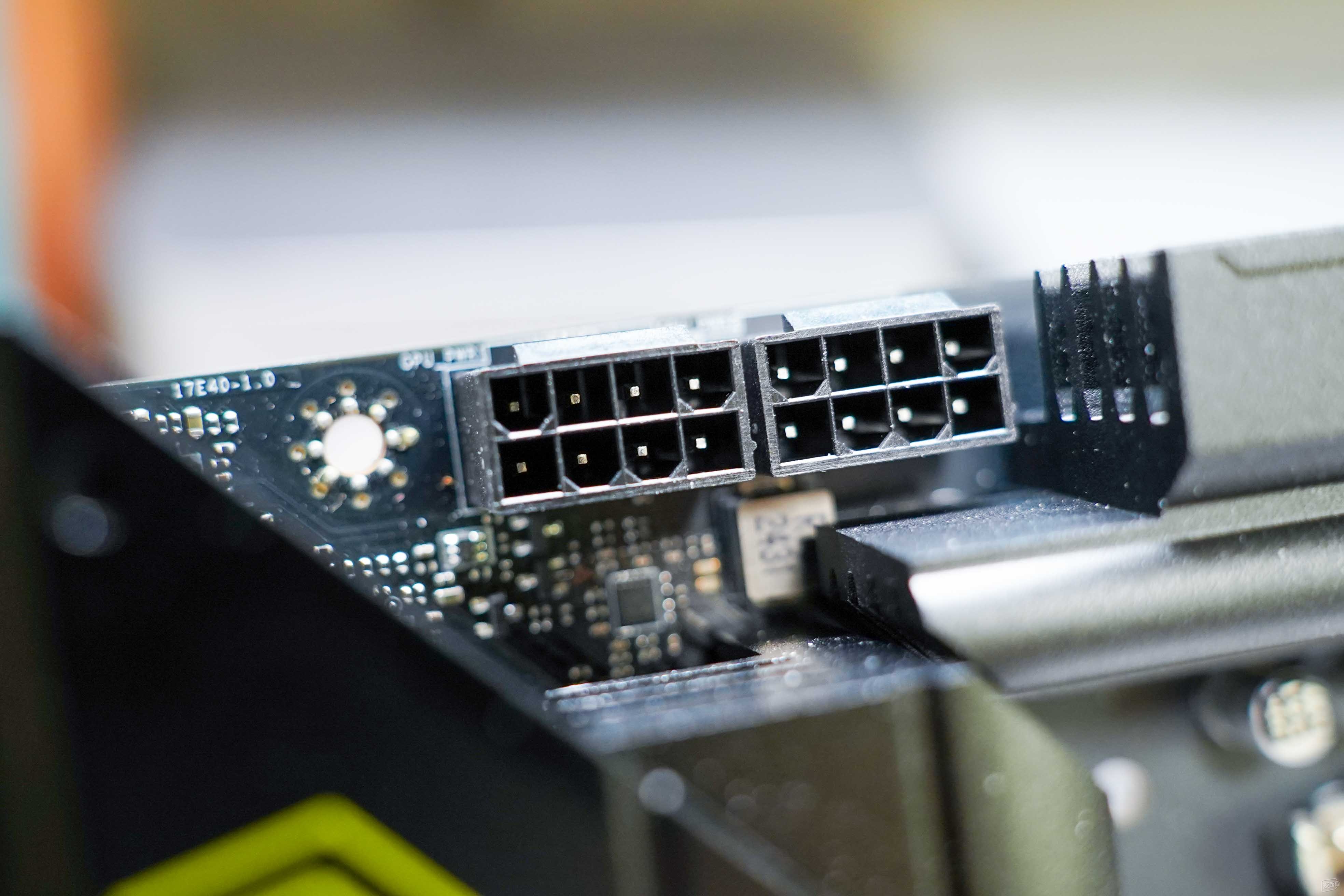

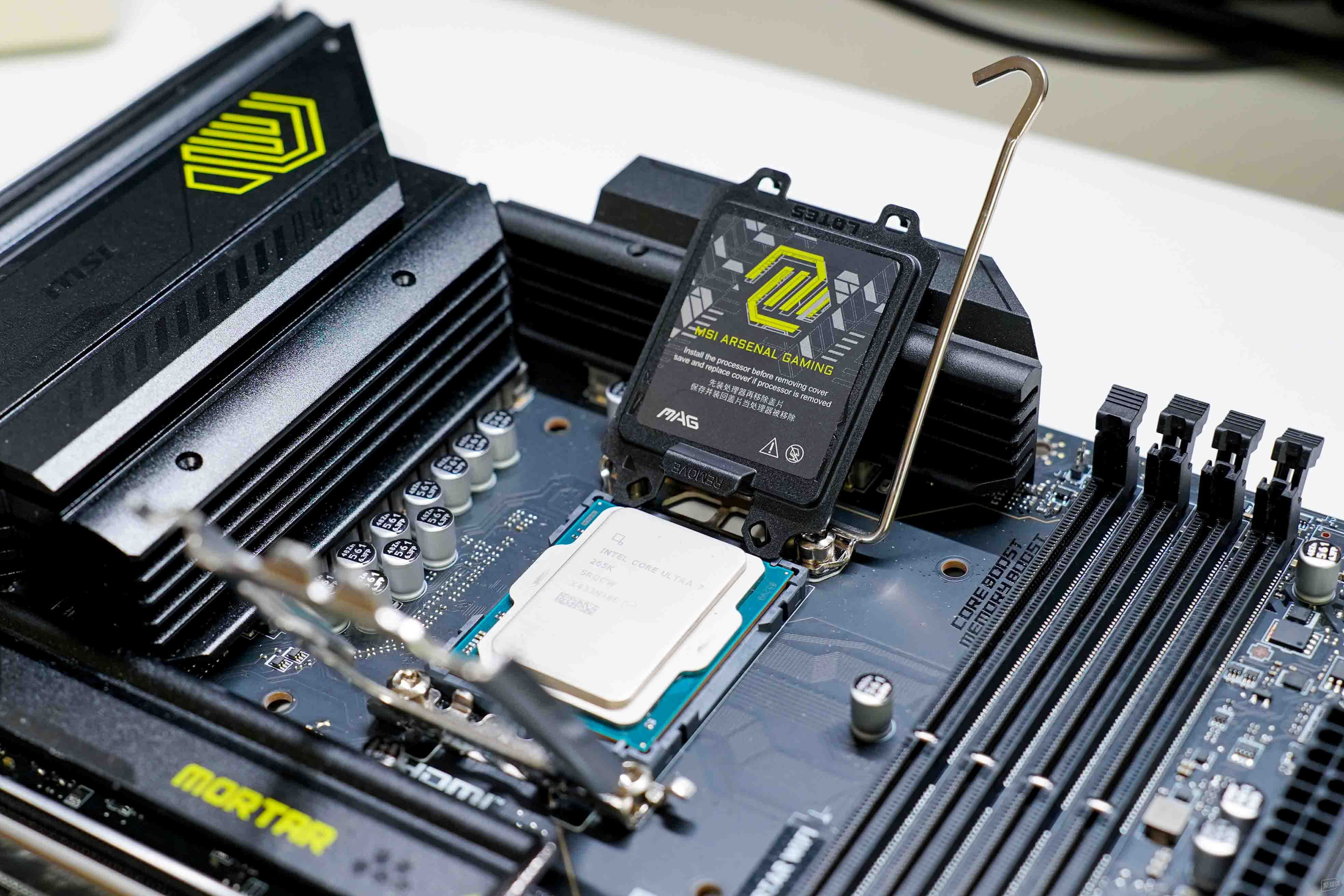

CPU供電接口為雙8Pin，加上12+1+1+1相供電，最高可以輸出60A，正常帶U7/U9級別的型號沒問題。

考慮到搭配CPU的功耗確實會高一些，所以微星給了非常厚實的散熱馬甲，并且做了非常多的導熱槽，兼顧美觀與實用。

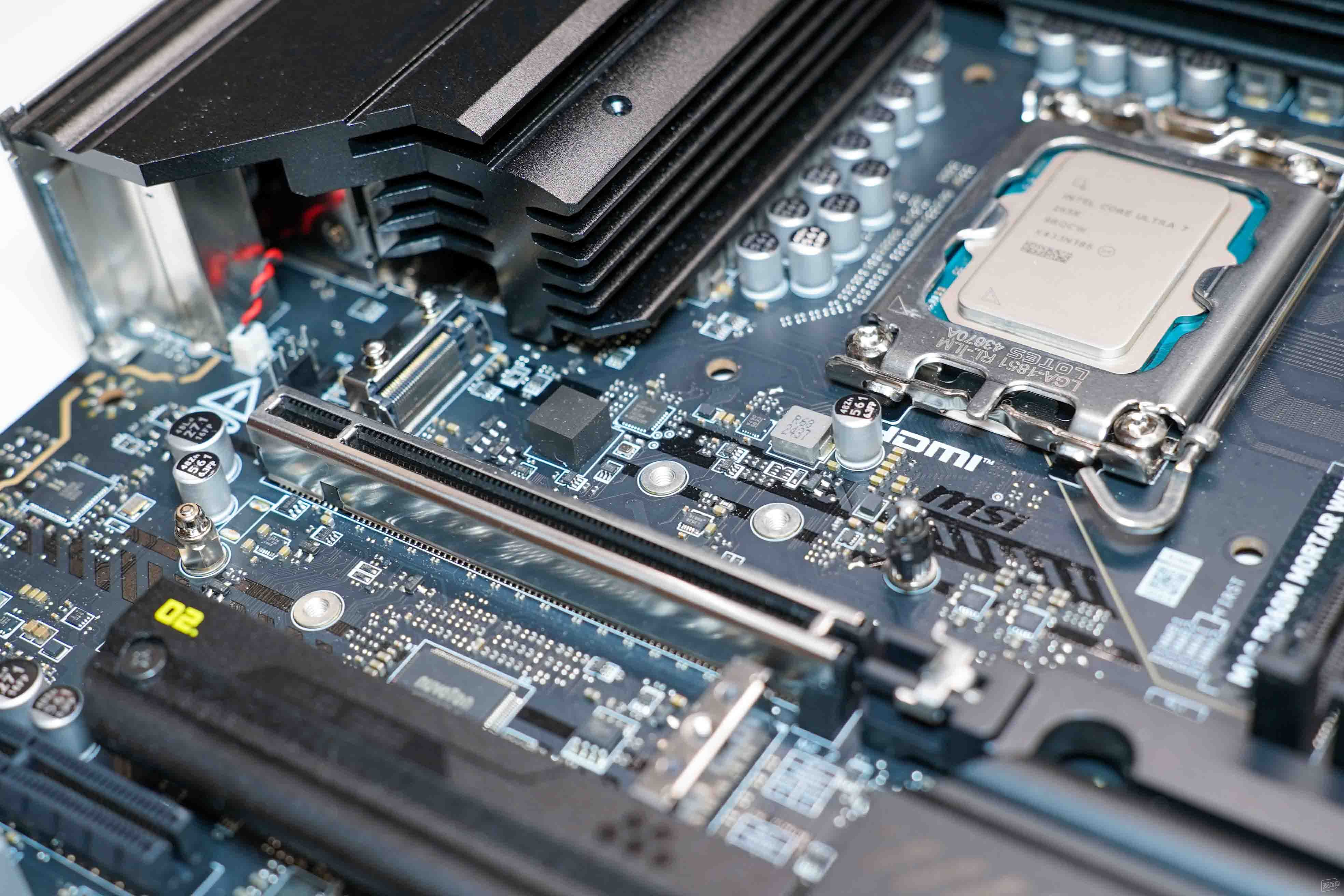

這年頭沒個快拆都不敢說是中端主板，微星B860M迫擊炮WIFI不僅給主PCI-E槽做了金屬加固，同時也有帶鎖止功能的快拆按鍵，拆裝顯卡會比單鎖扣方便安全很多。

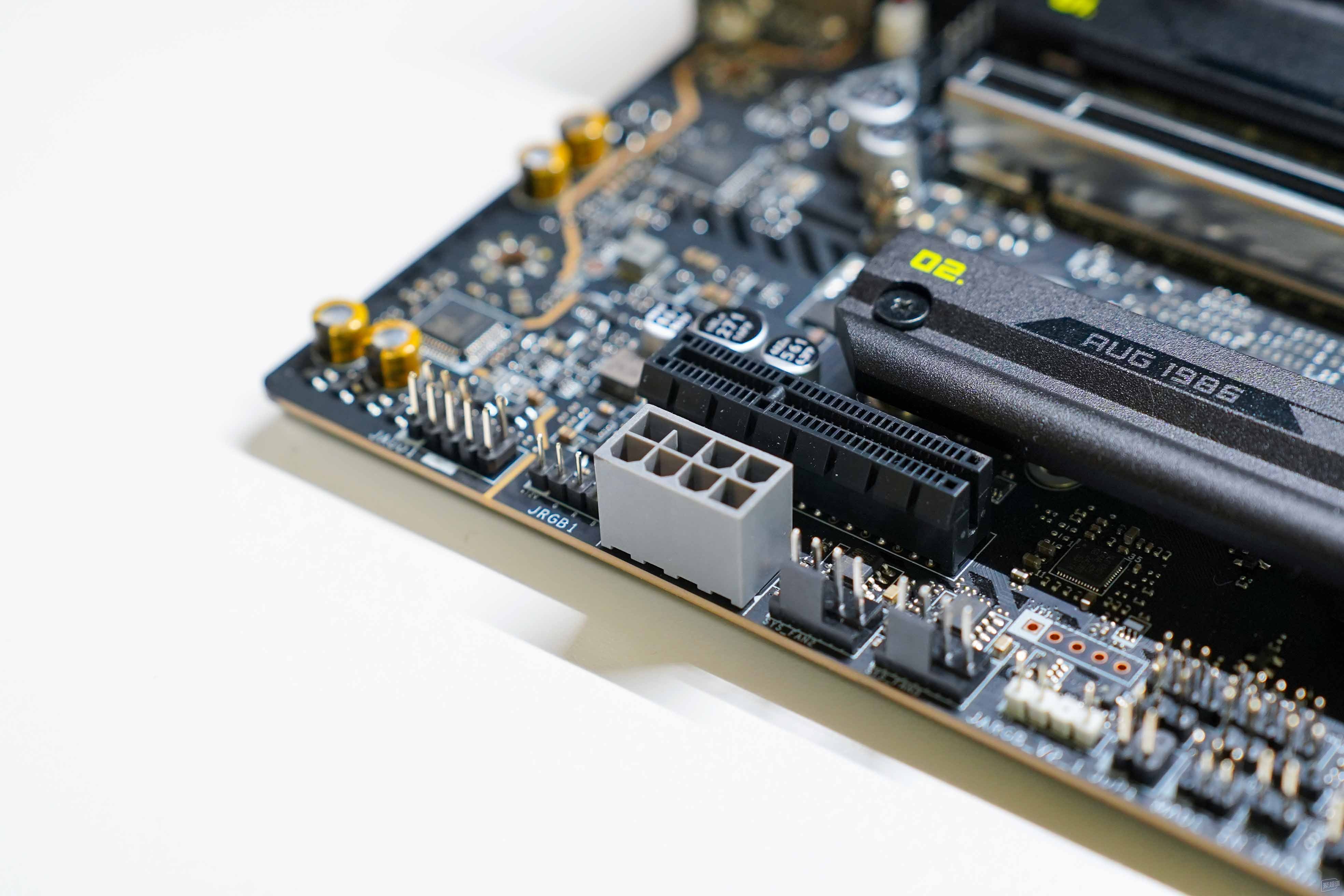

在主板的下方有個額外的8Pin供電，這個設計是為了保證RTX5070及更高顯卡的供電穩定性，特別是使用雙8Pin轉12V-2x6的用戶，安全性會有提升。

微星B860M迫擊炮WIFI的主M.2固態硬盤散熱馬甲同樣是快拆設計，按住右側彈片即可拆裝，全程不需要用到螺絲刀。

考慮到部分用戶使用的系統盤并非2280長度，M.2槽位預留了對應2260和2242長度的定位孔，安裝隨包附贈的額外螺柱即可固定安裝。

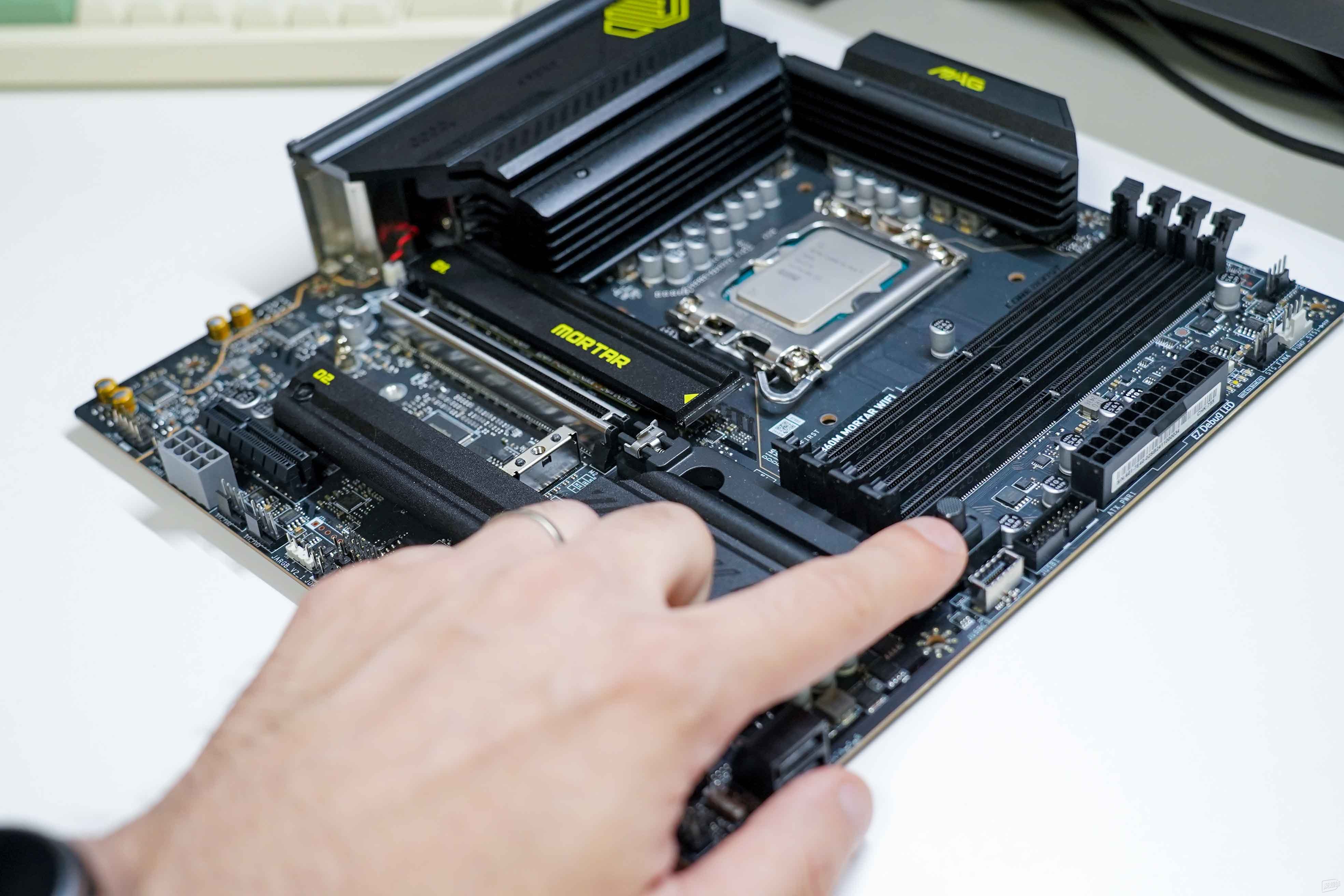

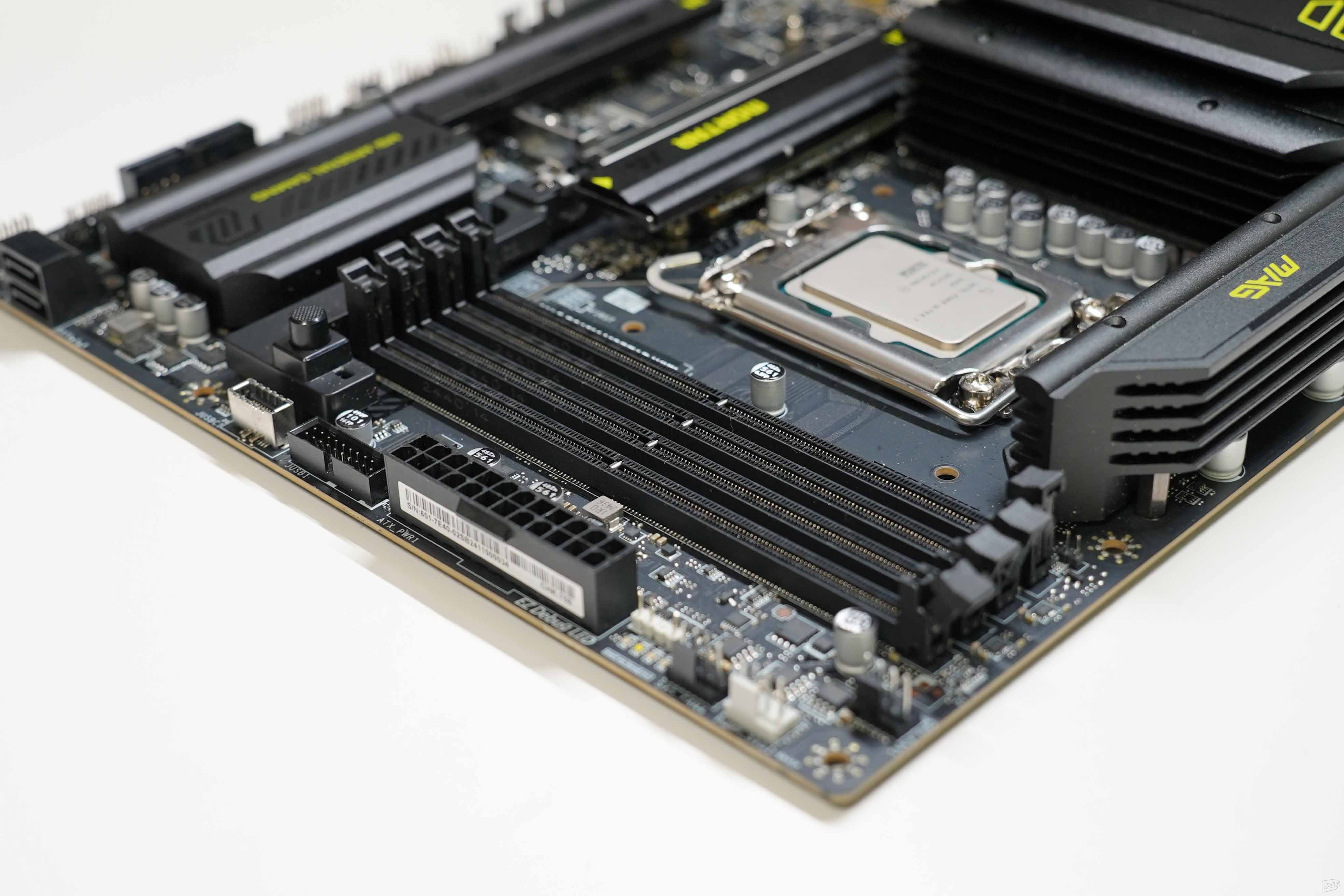

微星B860M迫擊炮WIFI的內存插槽就比較普通了，常規塑料件，畢竟這一代的內存電壓不需要給特別高，沒做額外加固散熱也能理解。

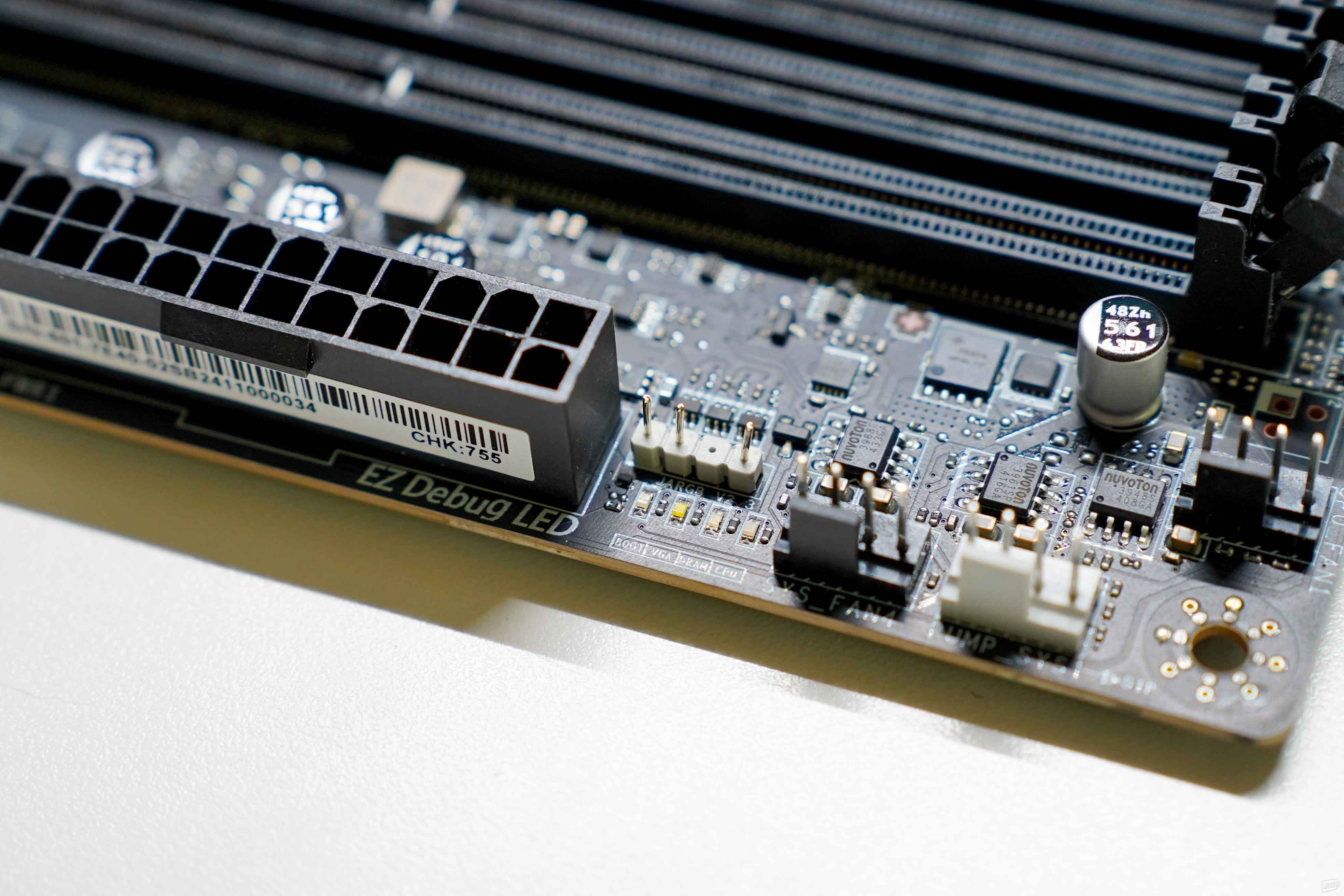

比較舒服的是次風扇接口被設計在內存邊上，如果打算上高頻內存，可以額外加裝內存主動散熱器，較短的距離方便走線，另外Debug燈也在這里，方便用戶觀察啟動狀態。

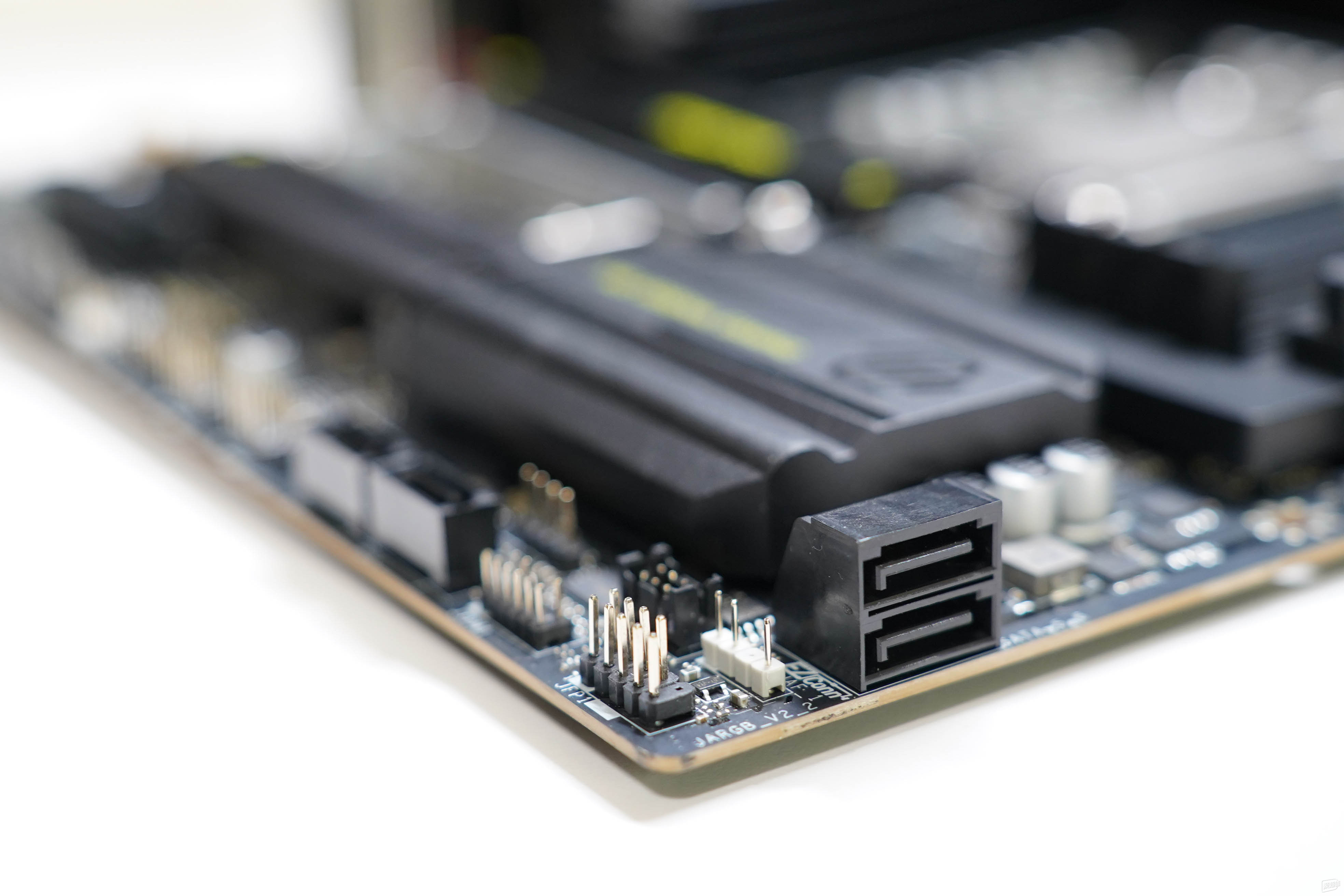

RGB針腳、SATA接口這些主要接口都被設計在主板右下方，并且分部被設計的盡可能分散，實際裝機的難度會比較小一些，畢竟走線真的方便。

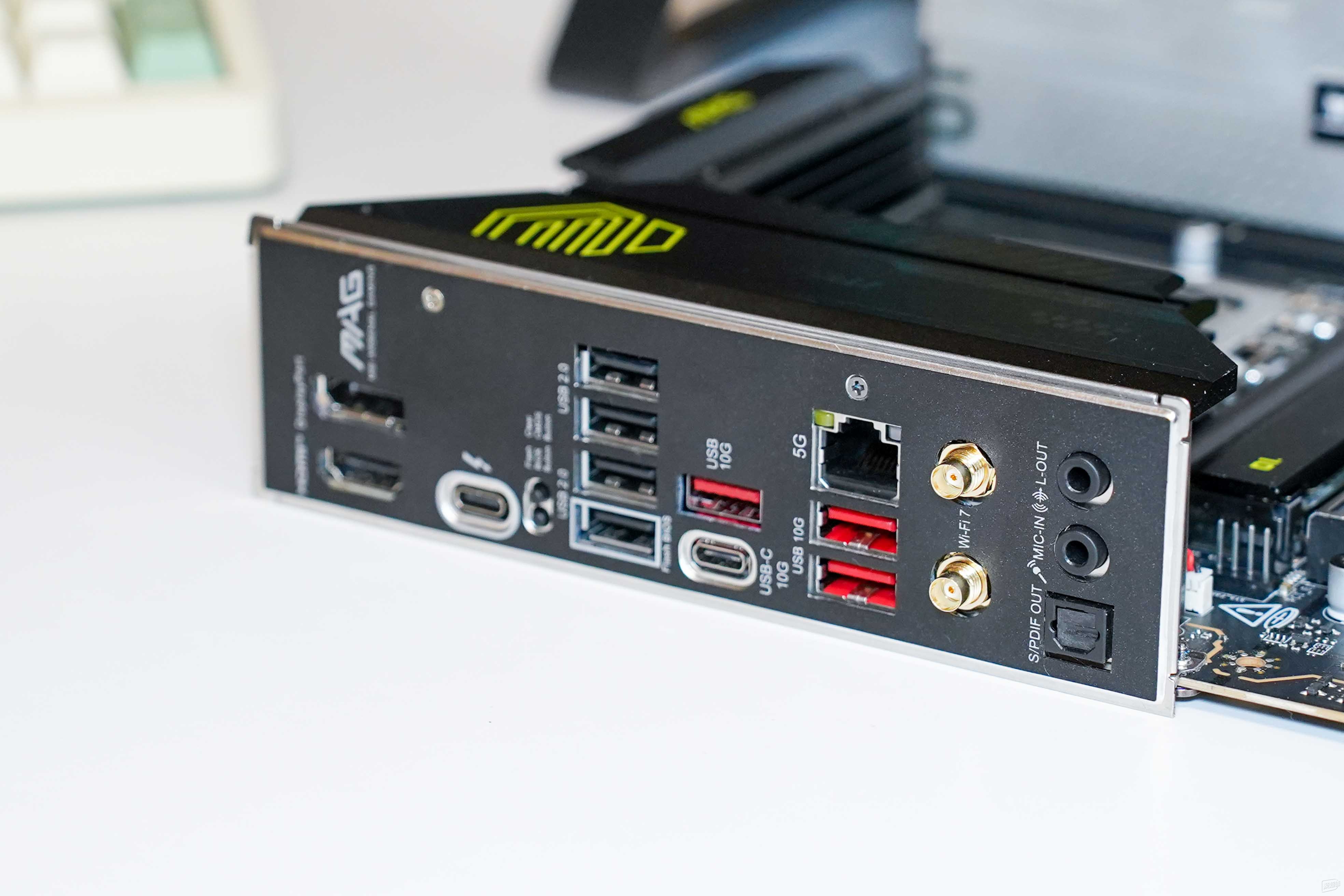

微星B860M迫擊炮WIFI的IO接口是最大亮點，畢竟給的是真豐富，具體看上文，雷電4都有，同時也有額外的一鍵更新BIOS和BIOS復位按鈕，調試很方便。

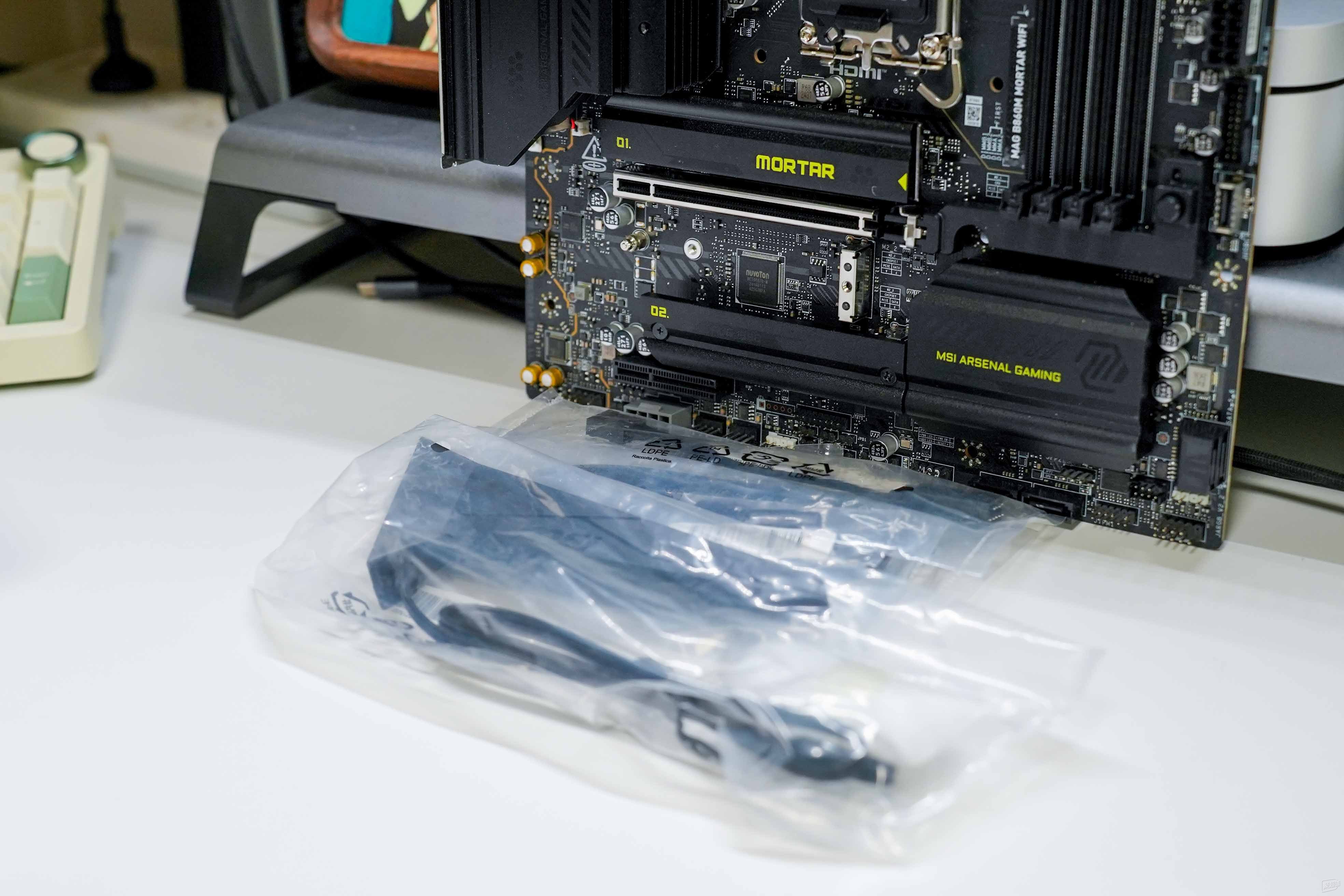

隨包配件上面有詳細清單，這里就不在贅述了，比較舒服的是無線網卡天線，直接是無螺口拔插式安裝，相比傳統天線要方便蠻多。

2?? 主板拆解

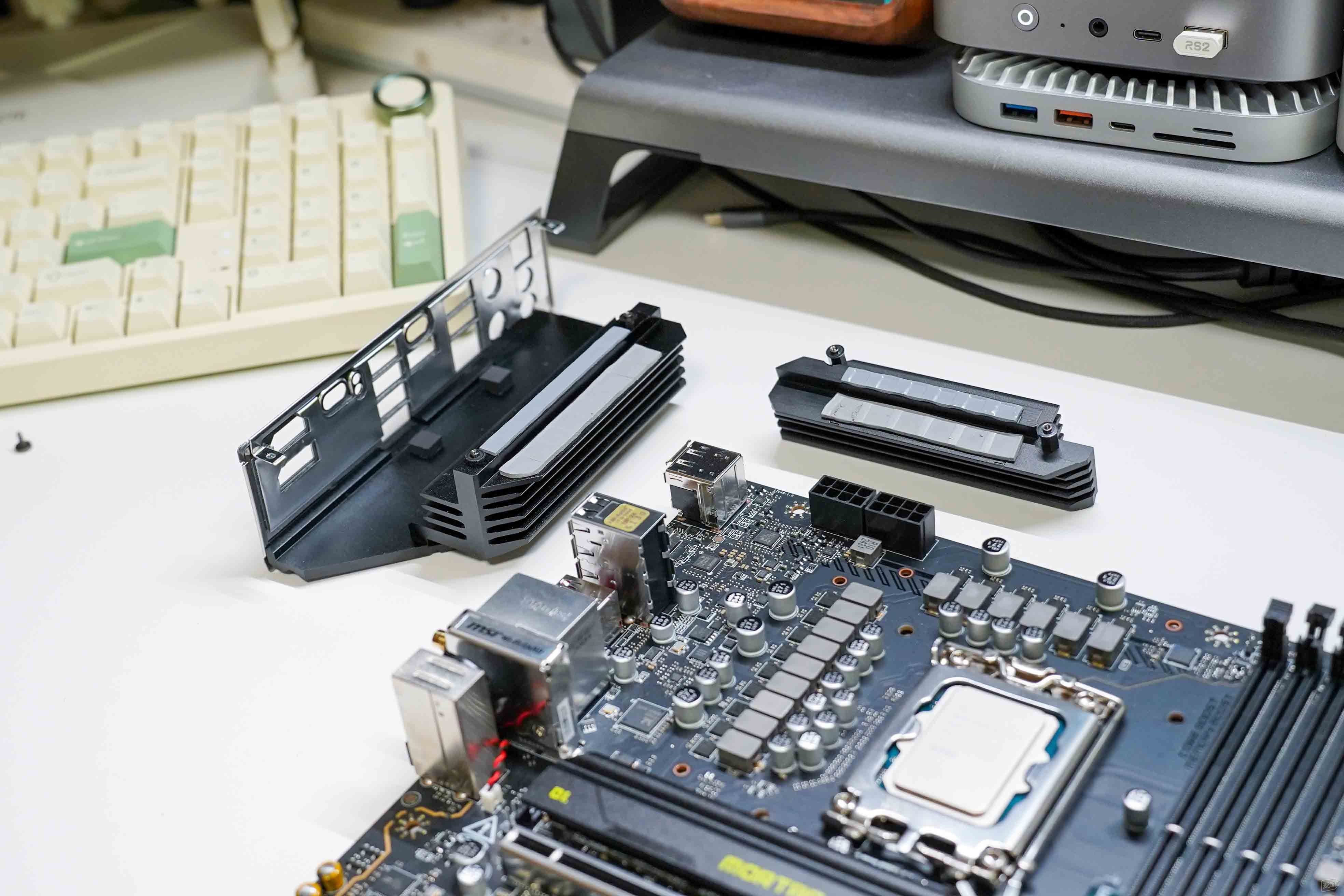

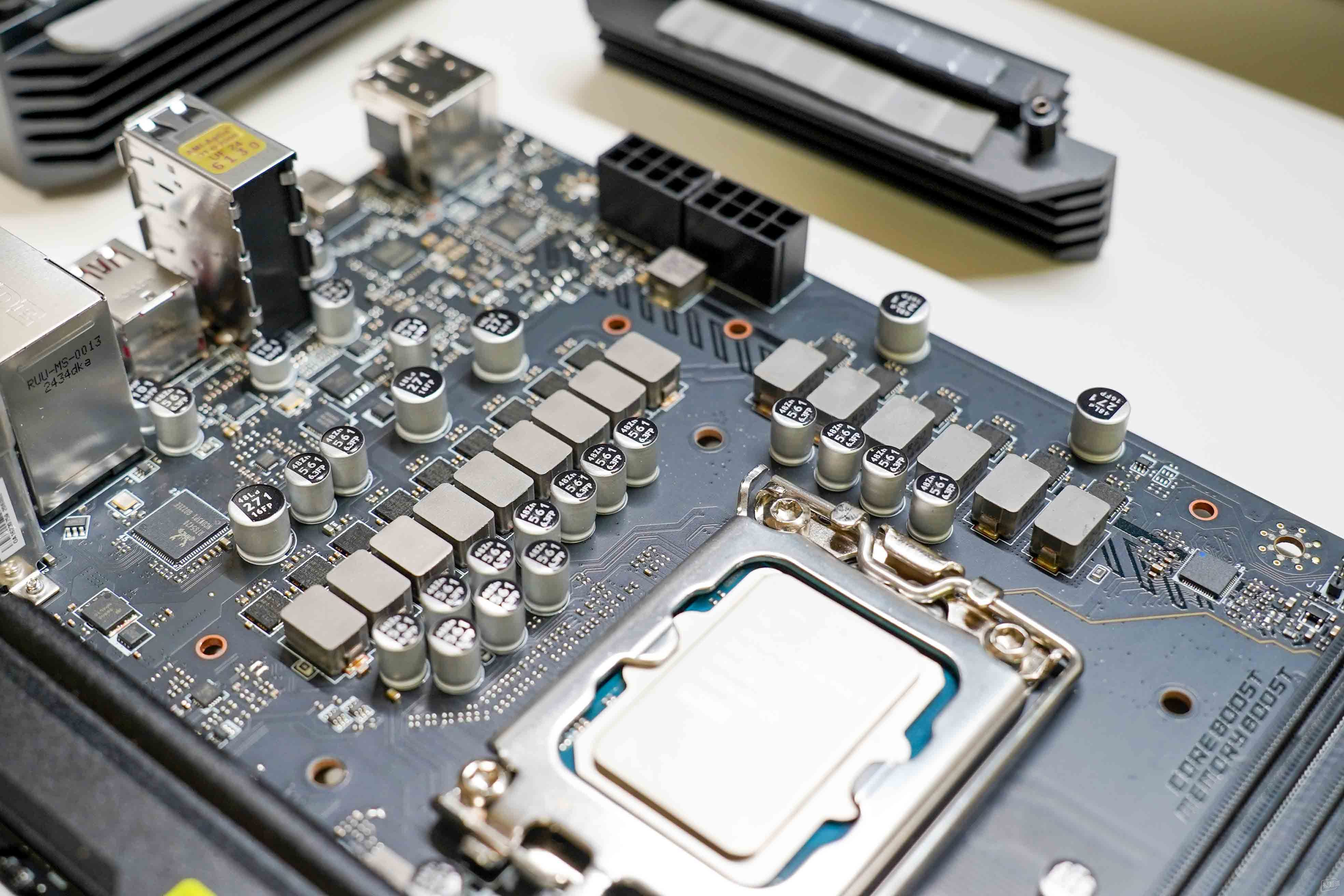

微星B860M迫擊炮WIFI后期基本沒有需要升級配件的地方，所以這段主要看下用料，IO區有做防靜電隔層，外接USB設備運行會比純金屬片更穩定一些。

馬甲原裝是有導熱墊的，正常不用拆解更換，除非用的時間特別長了，可以自購萊爾德導熱墊裁剪下。

微星B860M迫擊炮WIFI使用的網絡芯片都不錯：

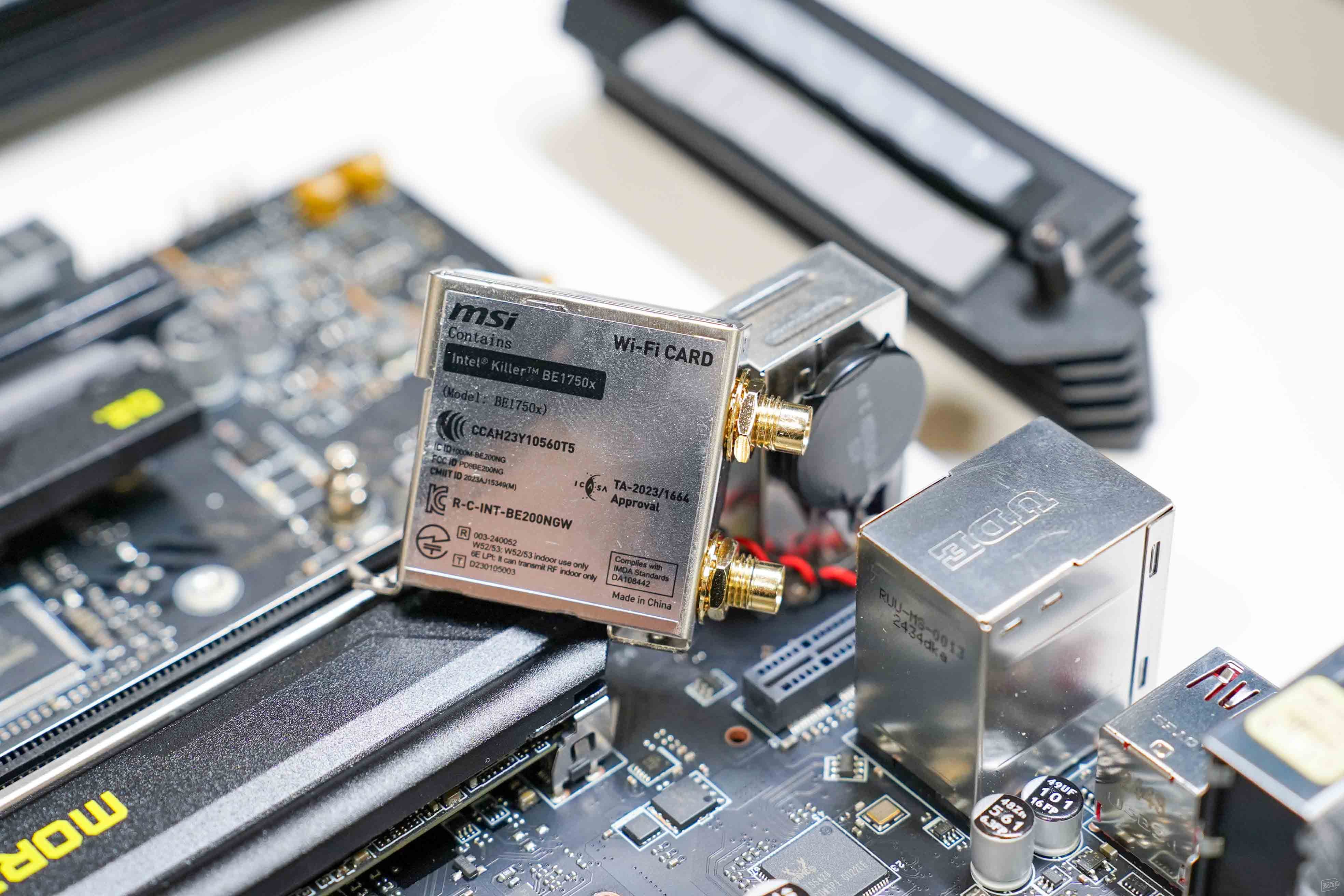

● 無線網卡是常規M.2模塊，具體型號為Intel Killer BE1750X，屬于高端定位的BE200馬甲型號，穩定性和耐用性會比常規BE200高出很多。

● 有線網卡同樣適用高端芯片，具體型號為Intel Killer E5000，注意點在開頭也提到過，不是所有交換機都能自適應5Gbps速率，需要注意下。

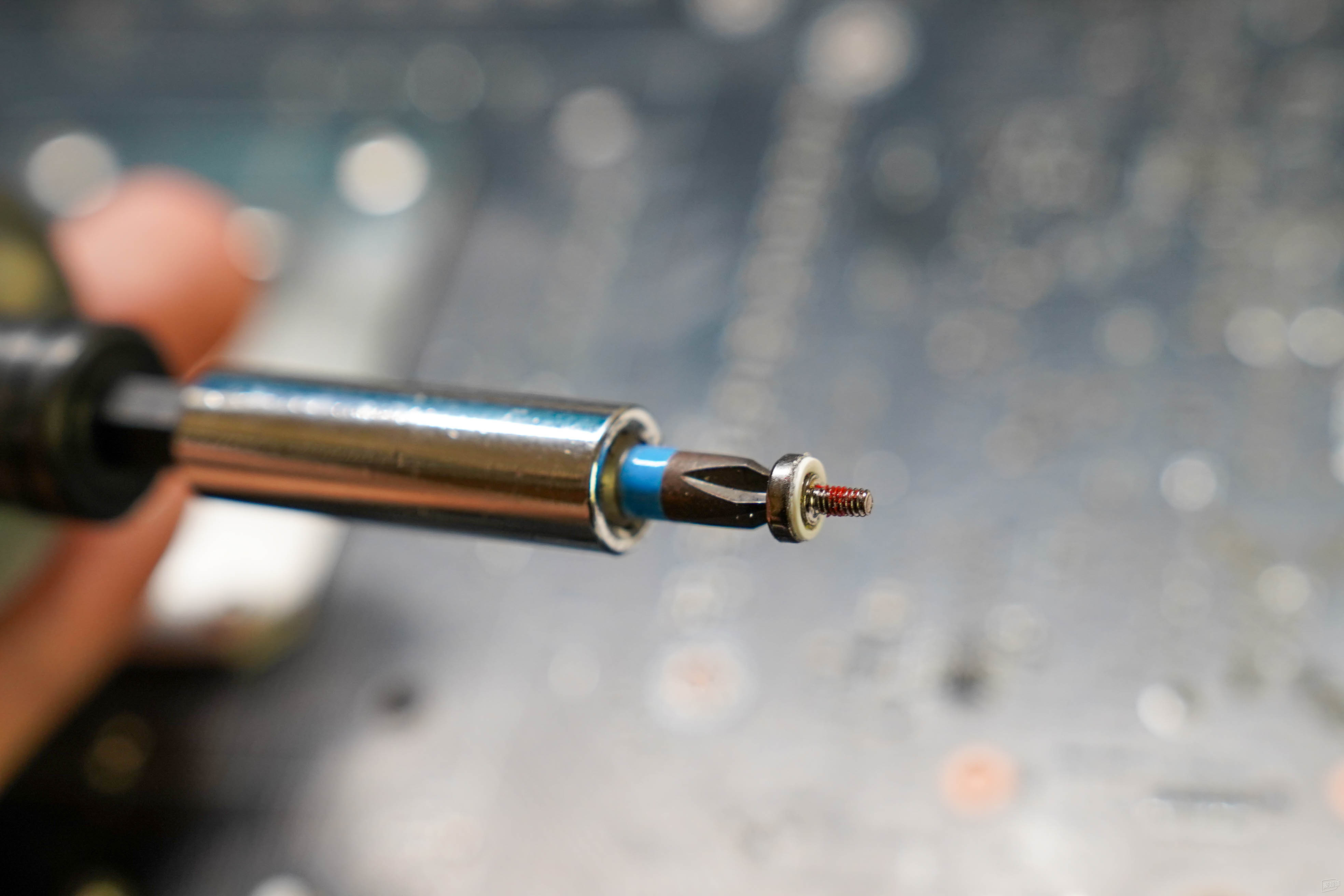

另外固定螺絲也有說法，自帶墊片，不僅可以規避漆面損傷，同時也可以規避靜電等會讓主板運行不穩定的外部因素，下面進入調試環節。

? 主板調試

B860芯片組可折騰的空間不多，我個人又建議組生產力電腦，所以本段配置相對來說比較保守，并且基本都是使用微星提供的官方預設，主打簡單粗暴。

1?? 數據對比

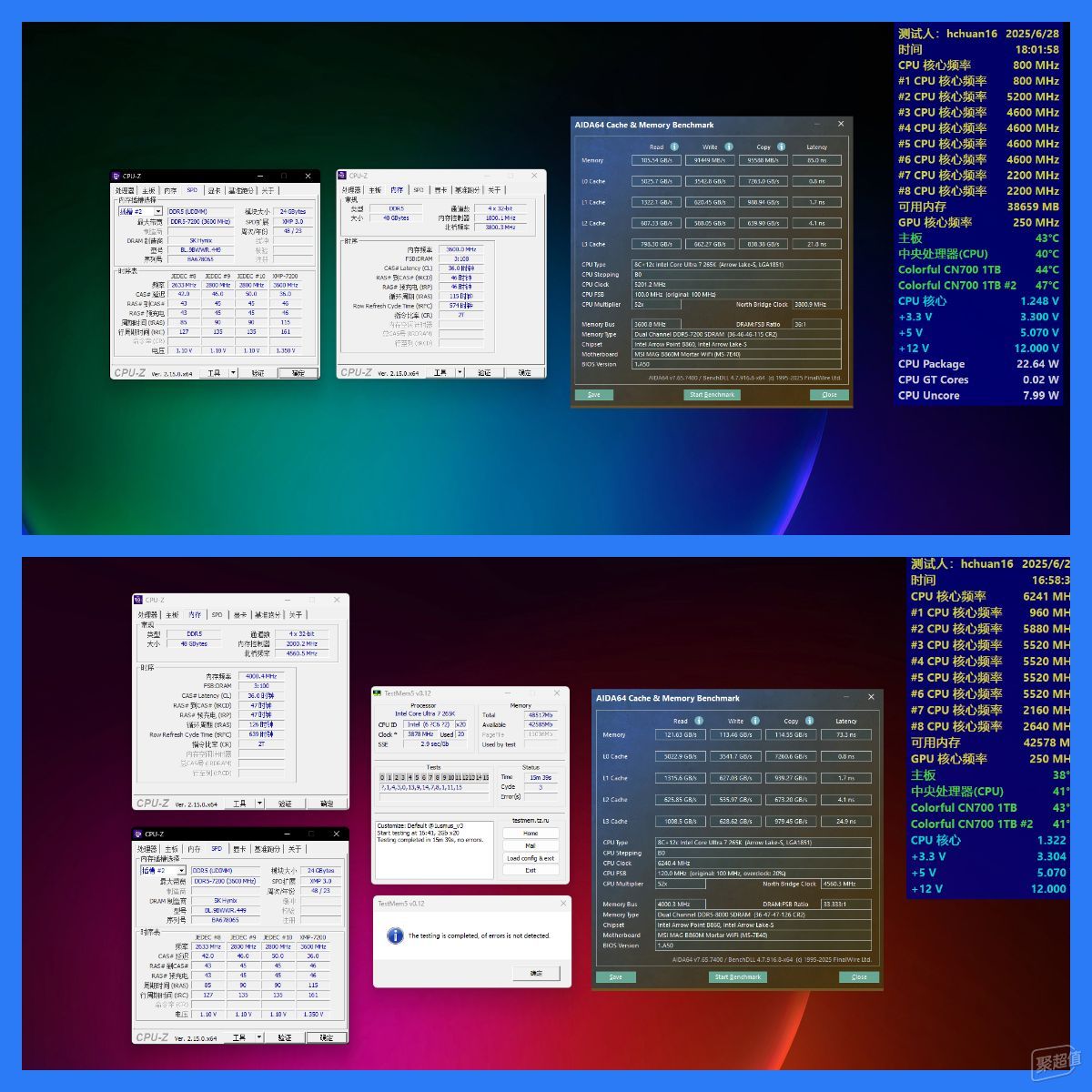

按照下文的作業配置，內存提升比較大，AIDA64內存對比數據如下：

● 使用XMP預設（7200MHz+C36），讀取為105.54GB/s，寫入為91449MB/s，拷貝為95588MB/s，延遲為85.0ns。

● 使用下文超頻作業（8200MHz+C36），124.63GB/s，寫入為113.46GB/s，拷貝為114.55GB/s，延遲為73.3ns。

下圖中附了TM5（1us）的壓測結果，很輕松無報錯過測，整體效能提升約18%，延遲優化約16%。

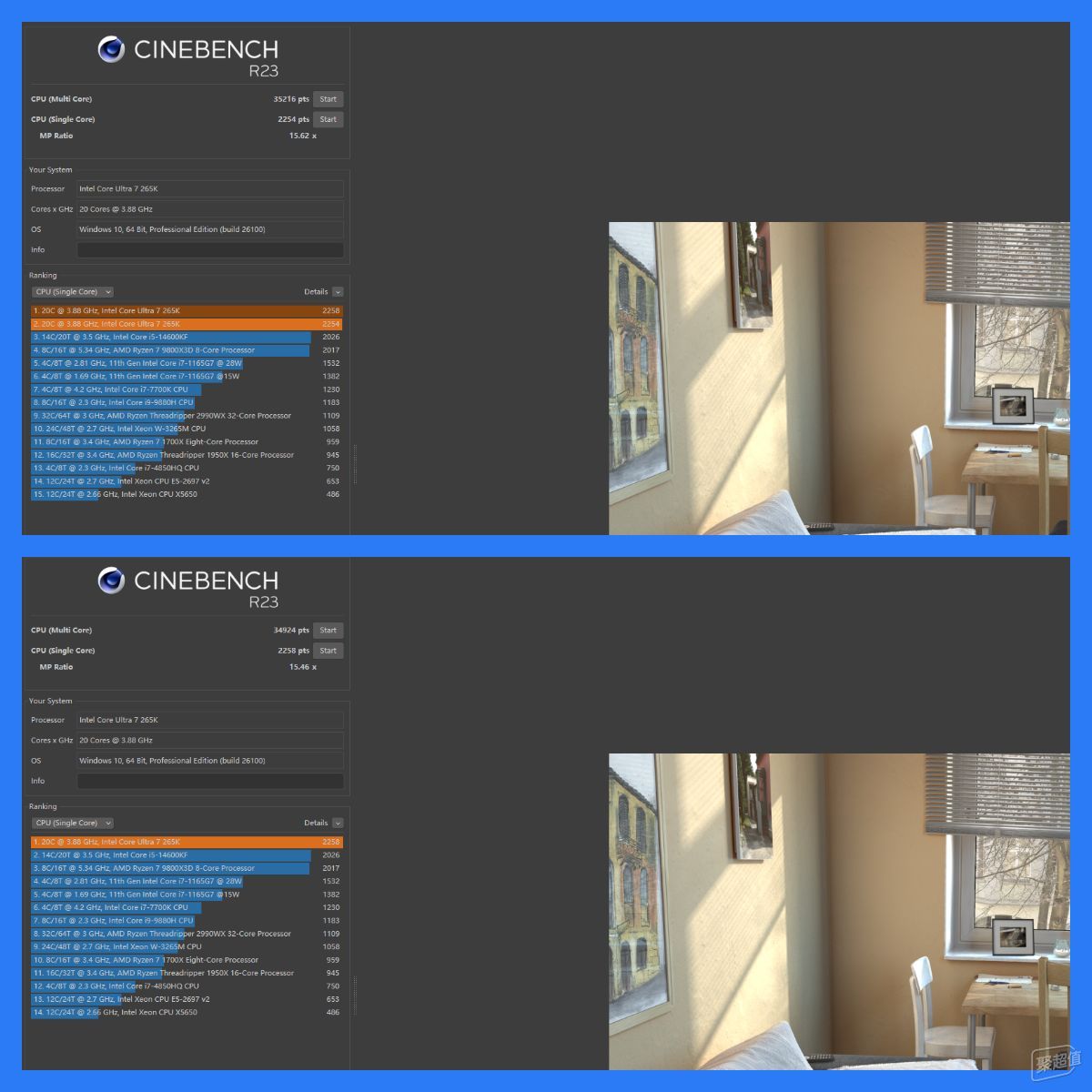

CPU優化則比較有限，單核性能會有略微提升，多核性能則略微下降，整體區別不大，可改可不改。

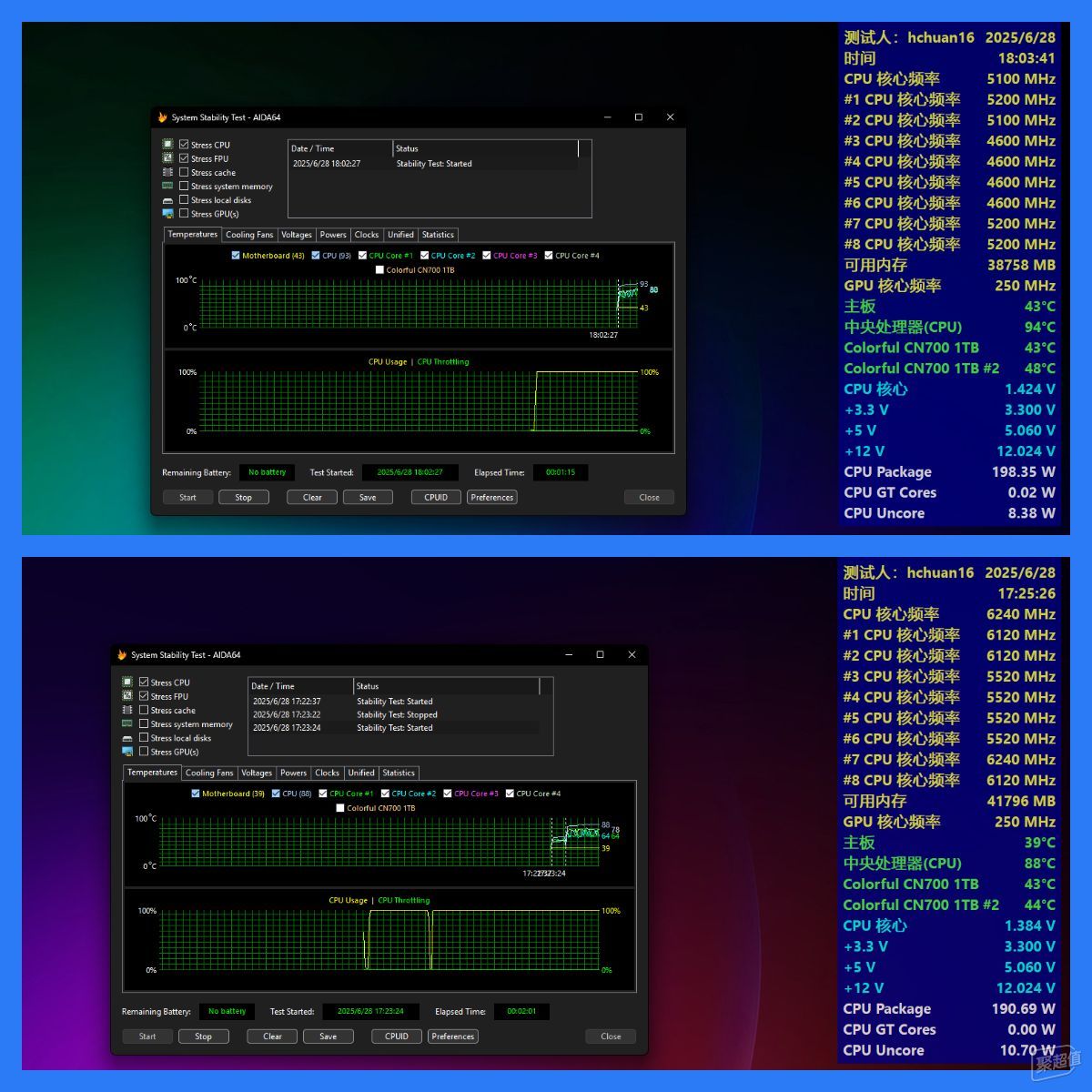

比較驚喜的是功耗，雖然CPU和內存性能確實高上去了，但整體功耗和CPU溫度沒啥變化，可以放心食用。

2?? 優化作業

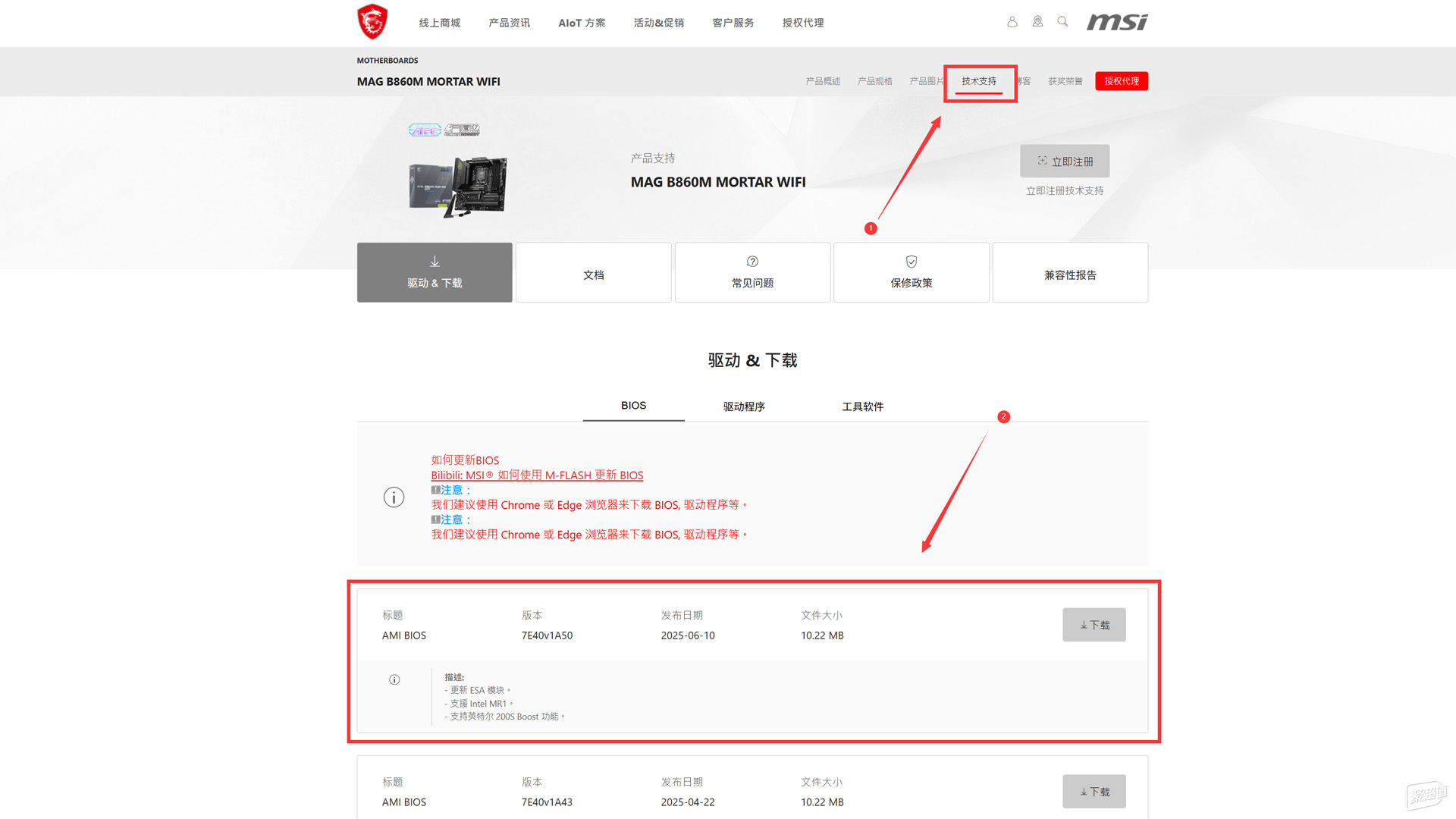

首先，最重要的第一步，先準備個U盤，去微星官網下載微星B860M迫擊炮WIFI的最新BIOS，解壓到U盤上。

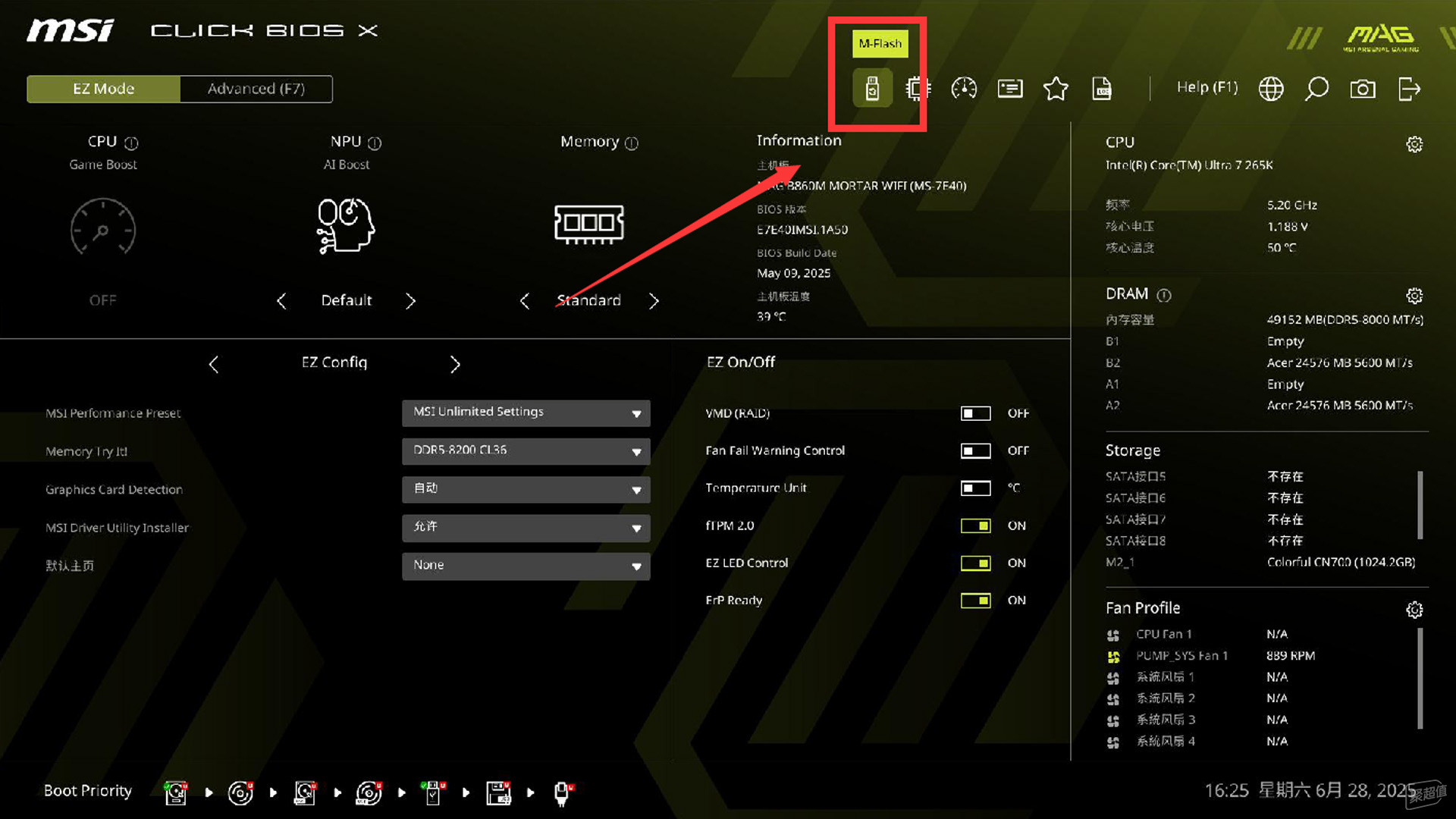

將U盤插上主板，按Del鍵進入BIOS，按下圖點擊進入Flash頁面，選擇U盤上的BIOS鏡像即可完成BIOS更新。

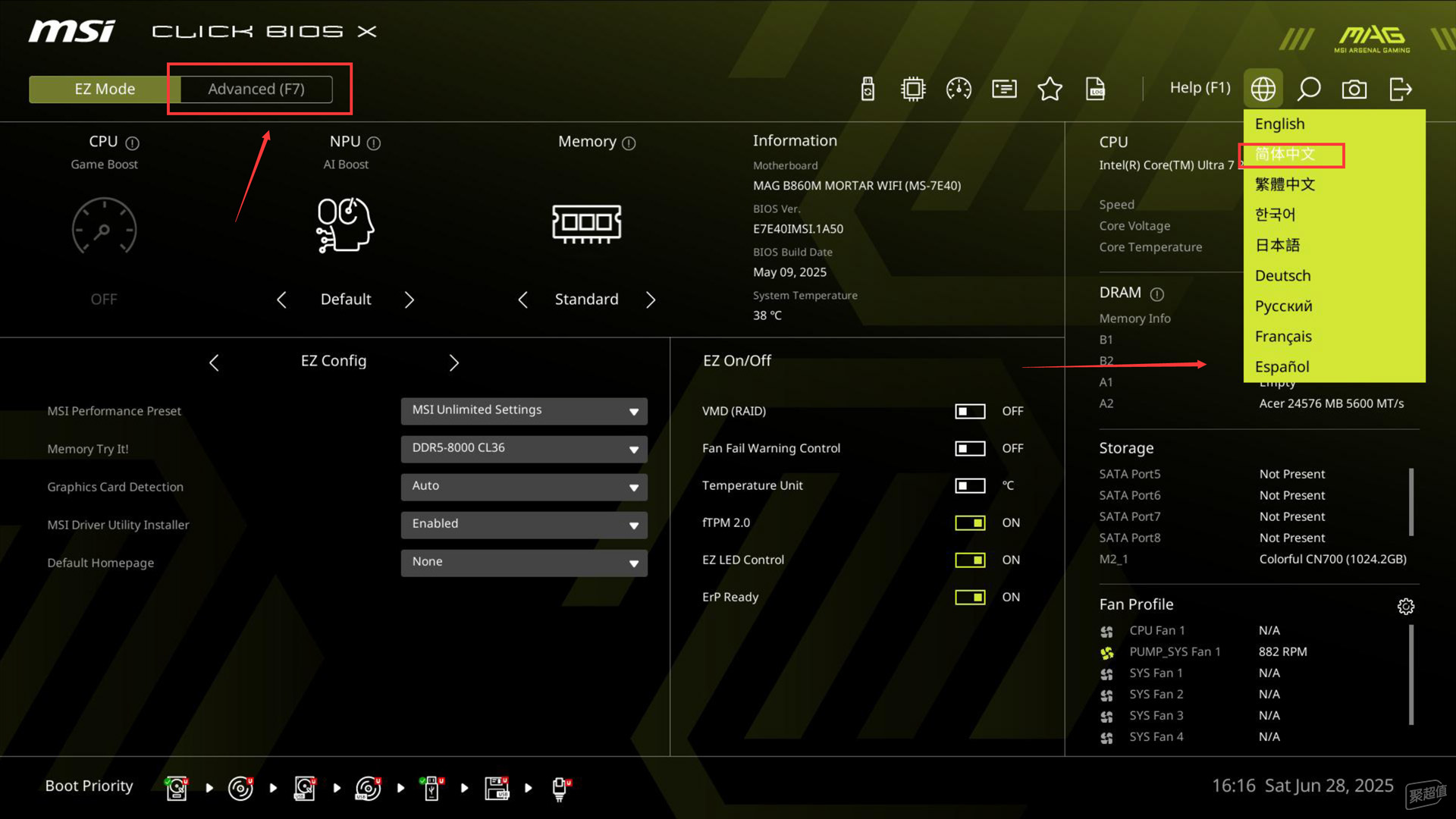

重新進入BIOS后，點擊右上角地球圖標切換語言，英文好的可以不切換，之后按F7鍵或者直接點進入高級模式。

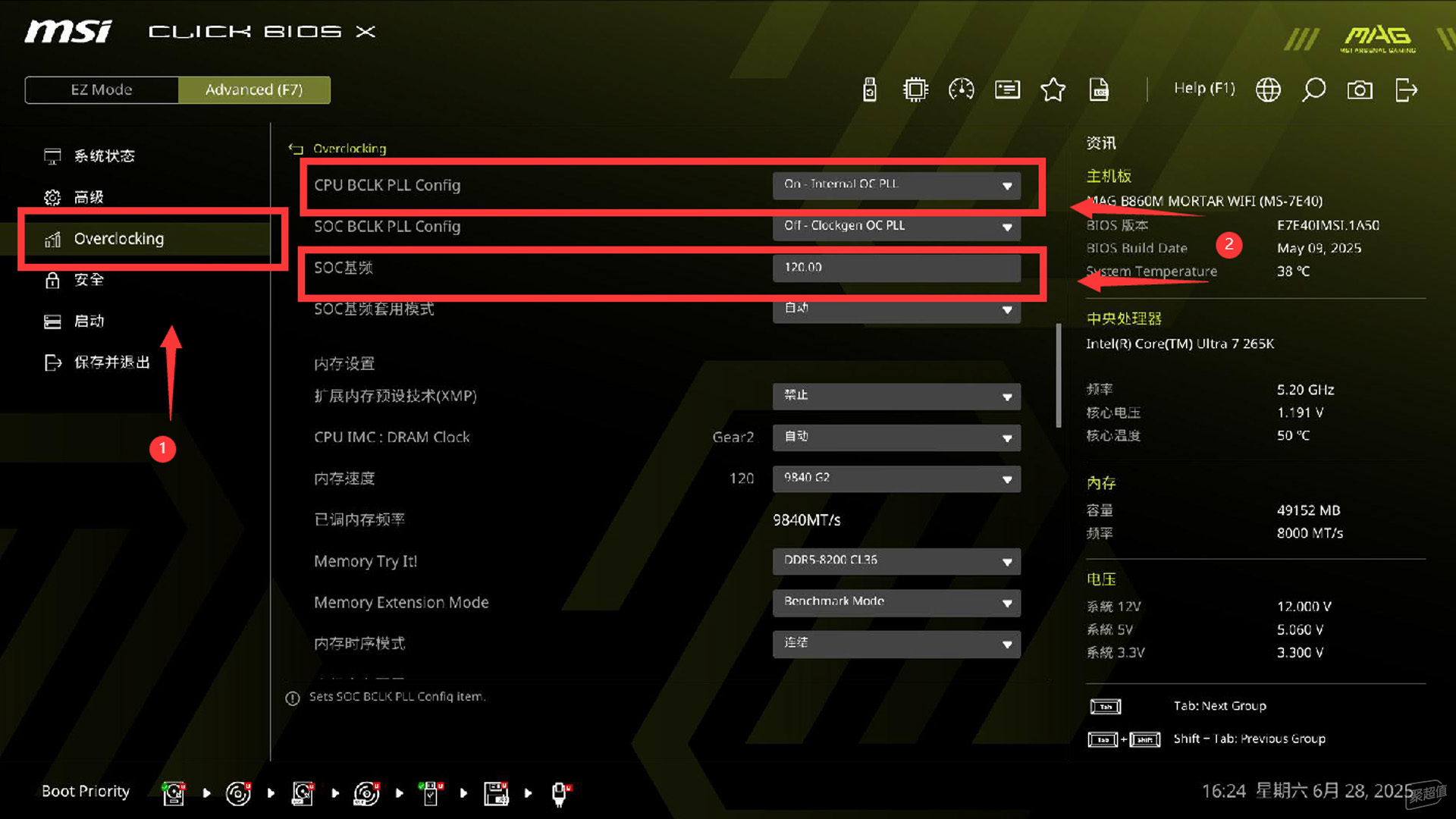

接下來是CPU超頻（外頻），點擊切換到Overclocking頁面，修改下面兩項：

● CPU BLCK PLL Config改為On，也就是啟用狀態。

● SoC基頻默認是100，改為120。

如果CPU體質夠好，SoC基頻可以調到130-140，不過一般直接改120就行。

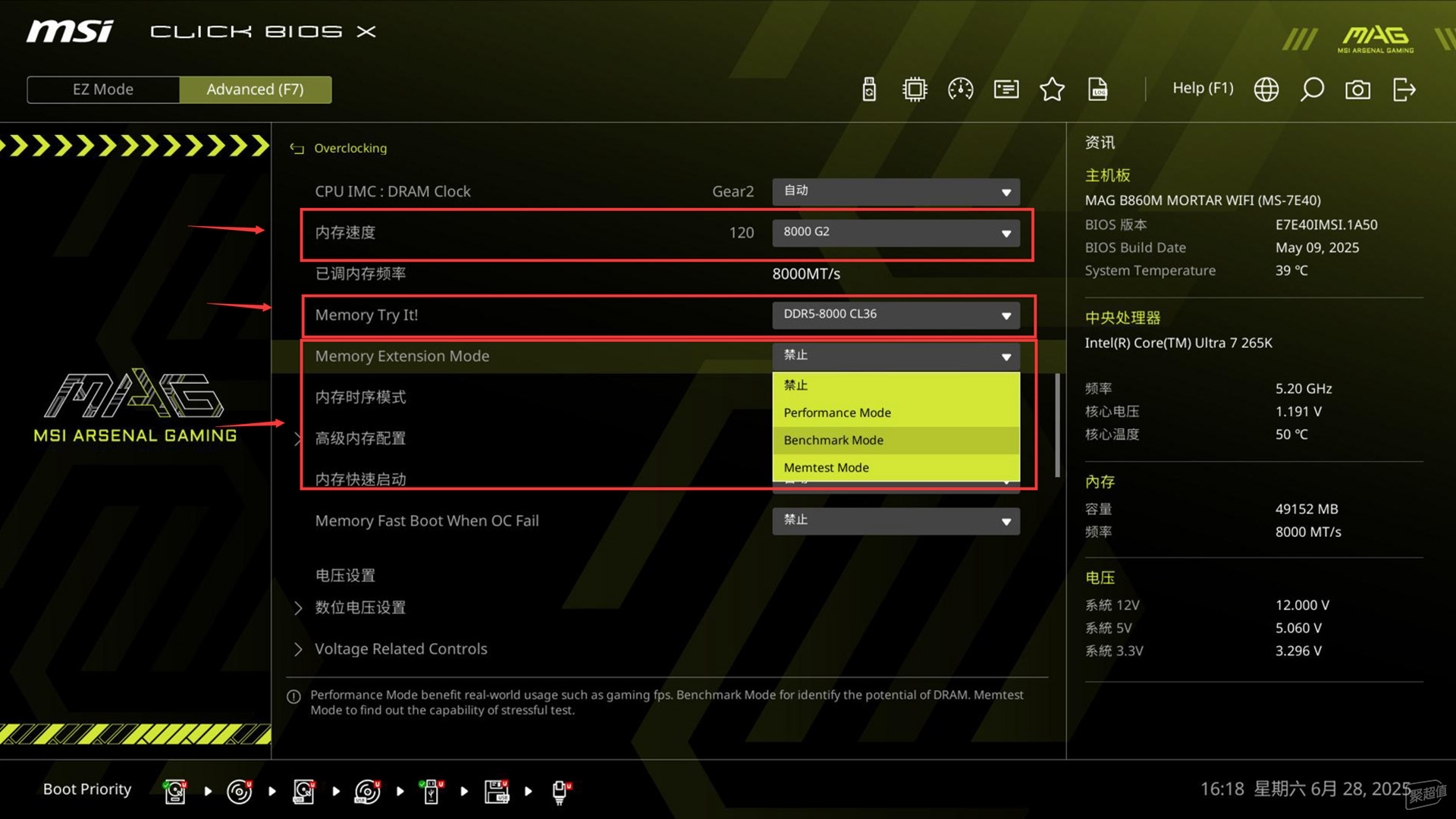

同一頁面往下拉，修改下面三項，注意看說明：

● 如果上面的CPU超頻沒做，內存速度不用調，如果調了CPU相關選項，將速度改為8000 G2。

● 如果你的內存是16G/24G單條，Memory Try It！切換成8000 CL36，如果是32G/48G單條則切換成6000 CL30。

● Memory Extension Mode統一切換成Benchmark Mode，Performance Mode也可以。

其實絕大部分內存，Memory Try It！可以切換到8400 CL40，但需要上額外的內存散熱，考慮到本文針對的是生產力場景，所以建議穩定8000MHz+C36這個綜合效能比較好的配置。

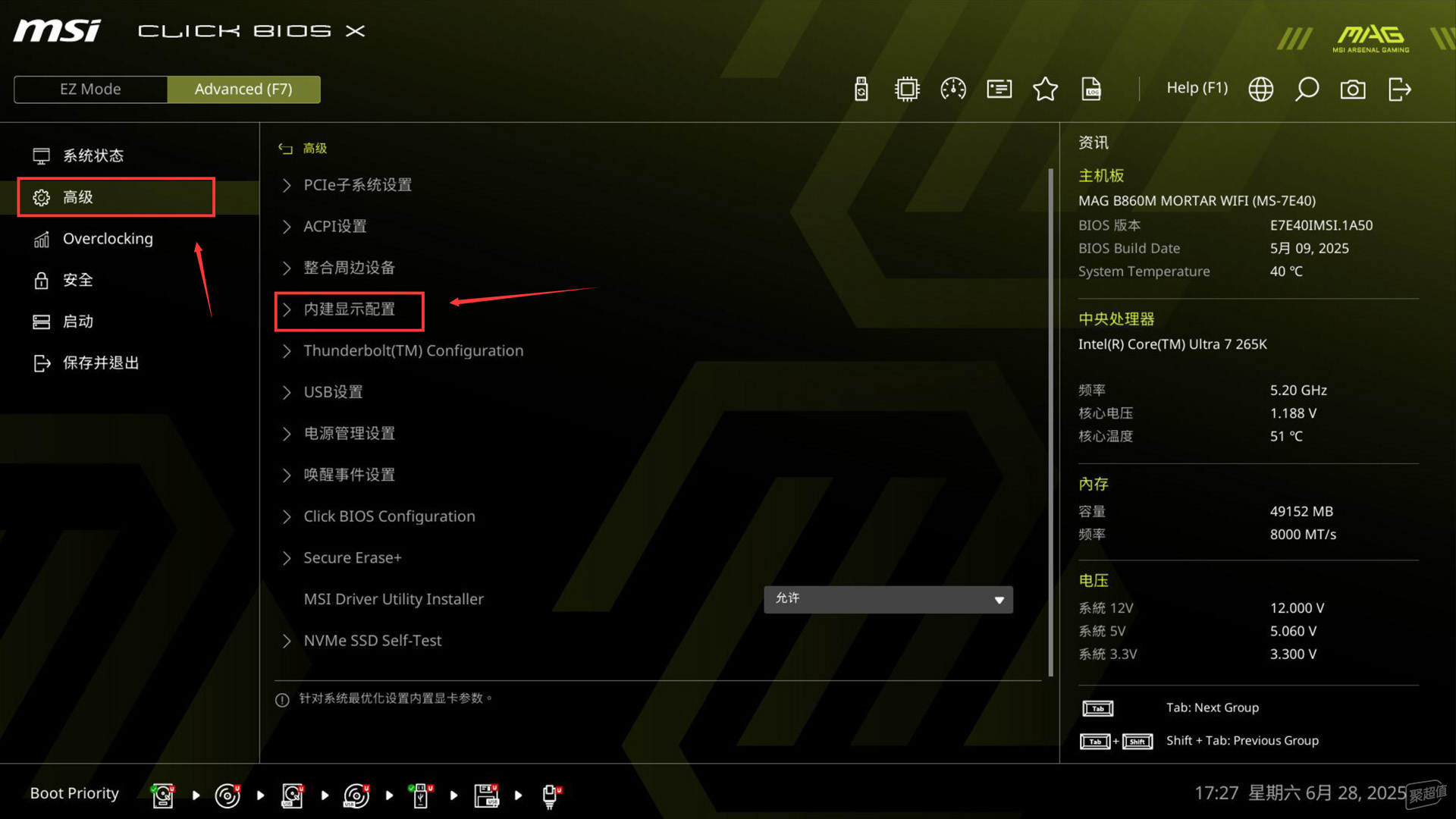

最后一步是關閉核顯，關了可以降低一些功耗提升穩定性，當然如果用作直播編碼、無核顯CPU或者沒獨立顯卡就不要關，進入高級頁面下的內建顯示配置。

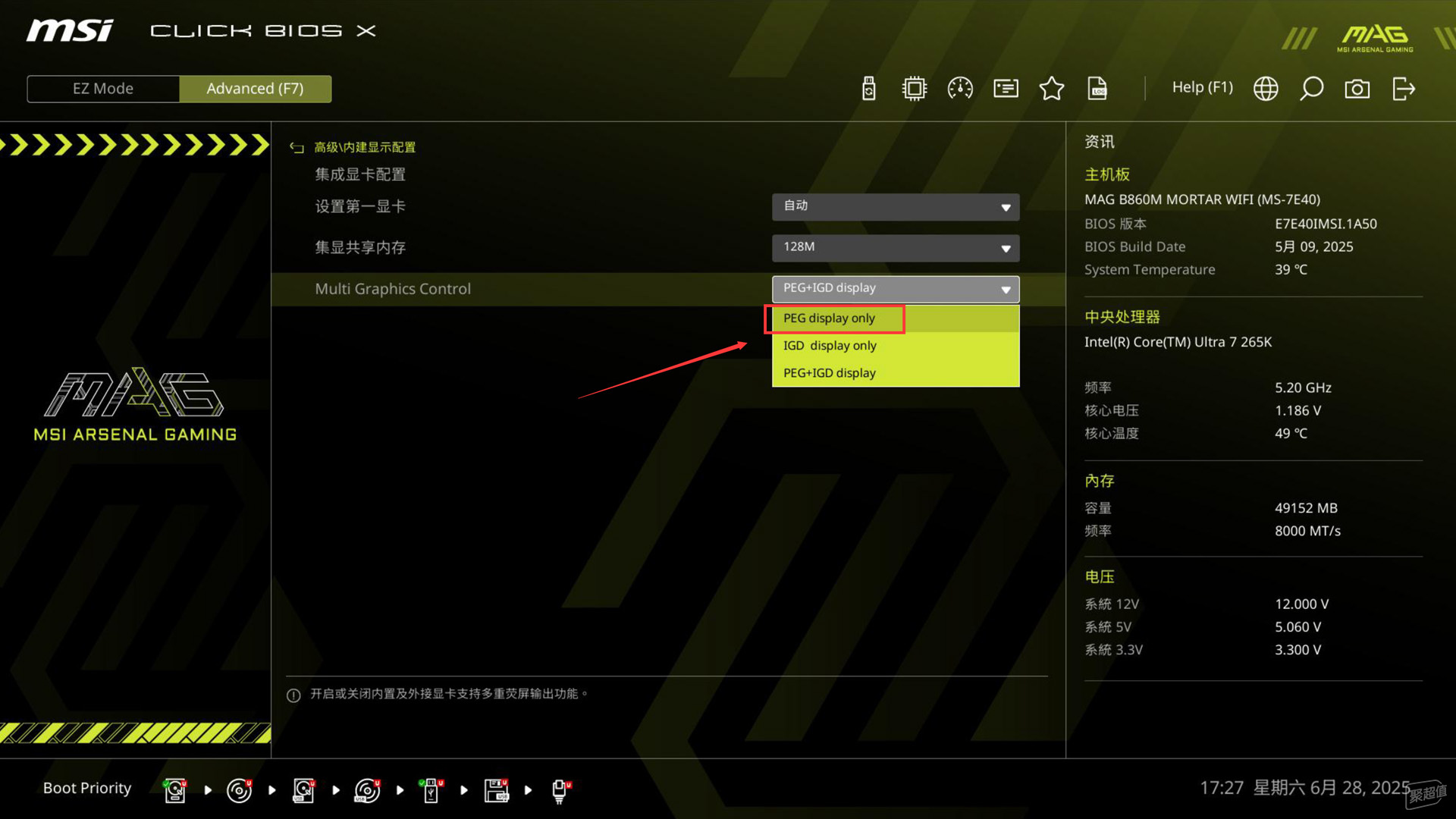

點擊Multi Graphics Control，將默認的PEG+IDG Display切換成PEG Display Only即可，也就是只用獨立顯卡輸出，至此，所有調試完成，按鍵盤的F10鍵保存設置重啟即可。

? 評測總結

作為千元價位的型號，微星B860M迫擊炮WIFI有著非常不錯的傳輸配置，同時BIOS的各種預設也極為方面，如果打算裝一臺作為生產力工具的電腦，選擇微星B860M迫擊炮WIFI搭配Intel Ultra 265K是個不錯的選擇，記得抄上面的作業調試下就行。
