精準電壓控制，10年質保 - 安耐美白金競蝠PK850拆解
大家好，我是波導終結者。
由于工作室借用的是朋友廠房空置的房間，接的是底下的工業用電，相對來說比普通家用電波動會大不少，而且電費也偏高。自從上次停了一次電，樓上兄弟的電源炸了，而我的電源依然完好之后，小伙伴配電腦就跟著我買電源了。這次618將至，他打算換一臺新的電腦，配件陸續到手，跟大家分享。
電源是一臺電腦的心臟，安耐美擁有36年的開發經驗，在白金電源領域的研發也領頭了15年，懂行的玩家手里都是第一梯隊的存在。這次新的白金競蝠系列，保持了做工用料方面的高要求，并且進一步提升了電源的規格和認證等級。

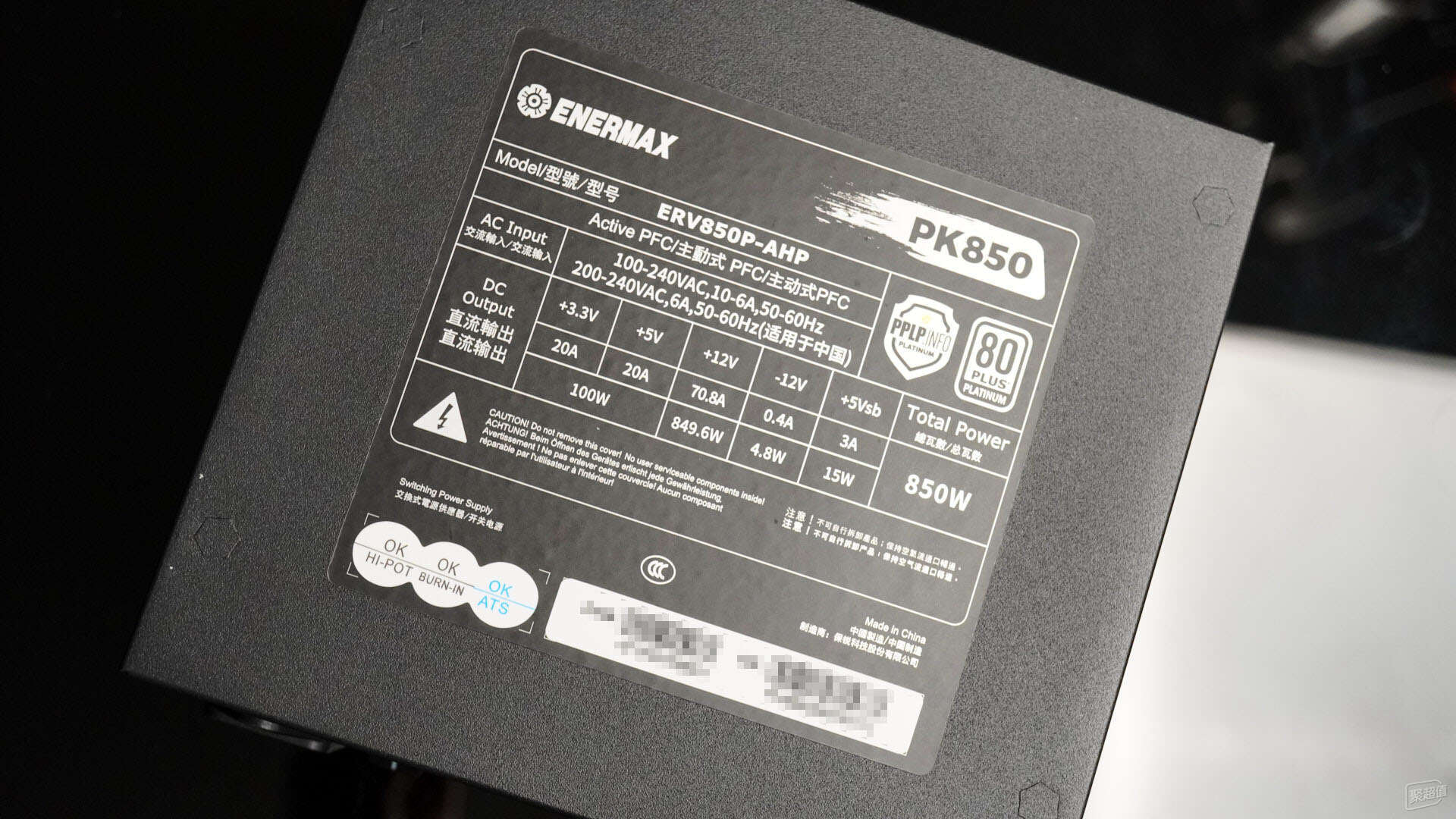

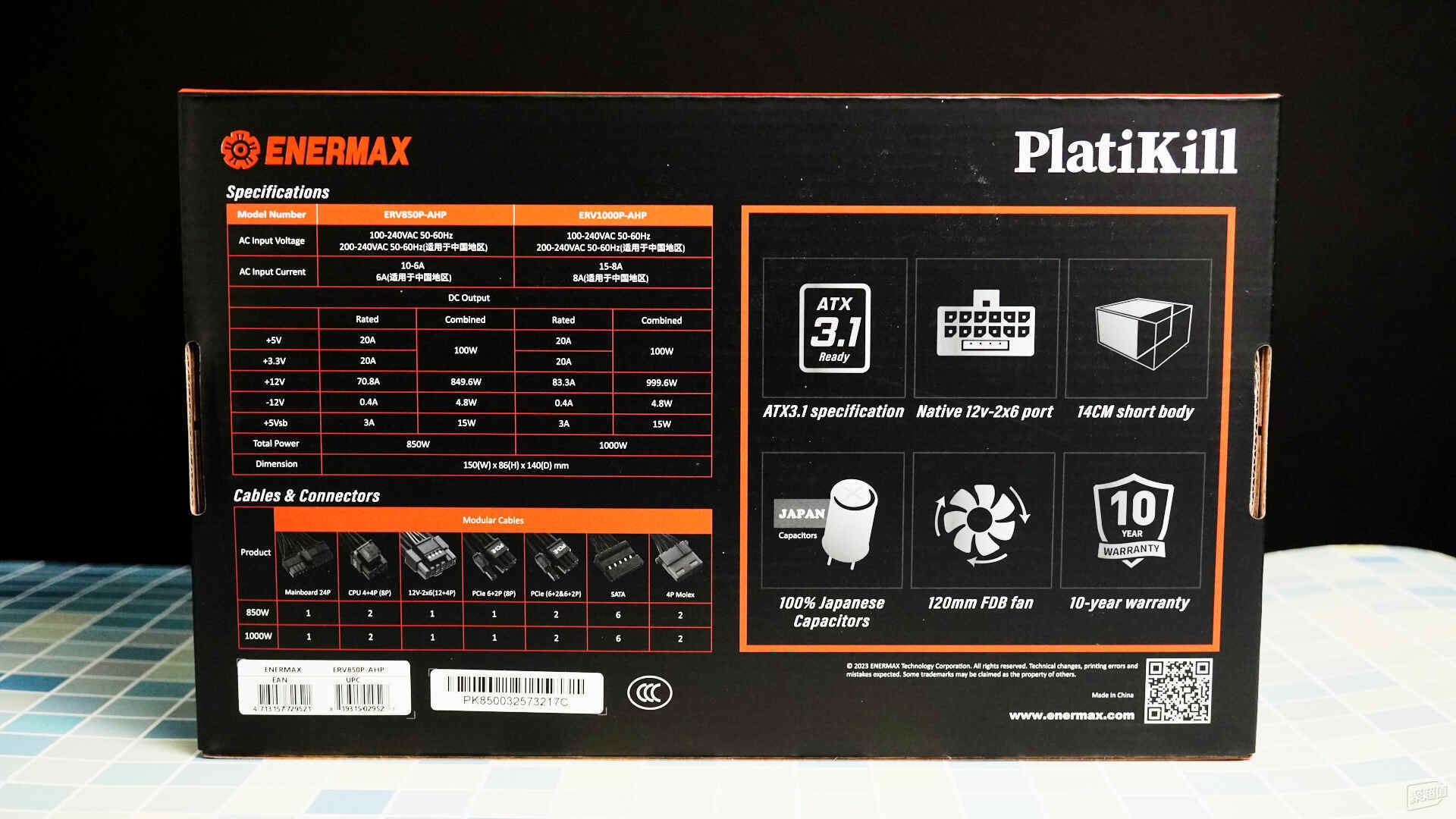

做為最新的白金電源，除了通過80PLUS和PPLP的雙重白金認證之外，也完全符合ATX3.1和PCIe5.1標準。各項細節輸出可以參考上圖，具體線材配置的話咱馬上就來看。

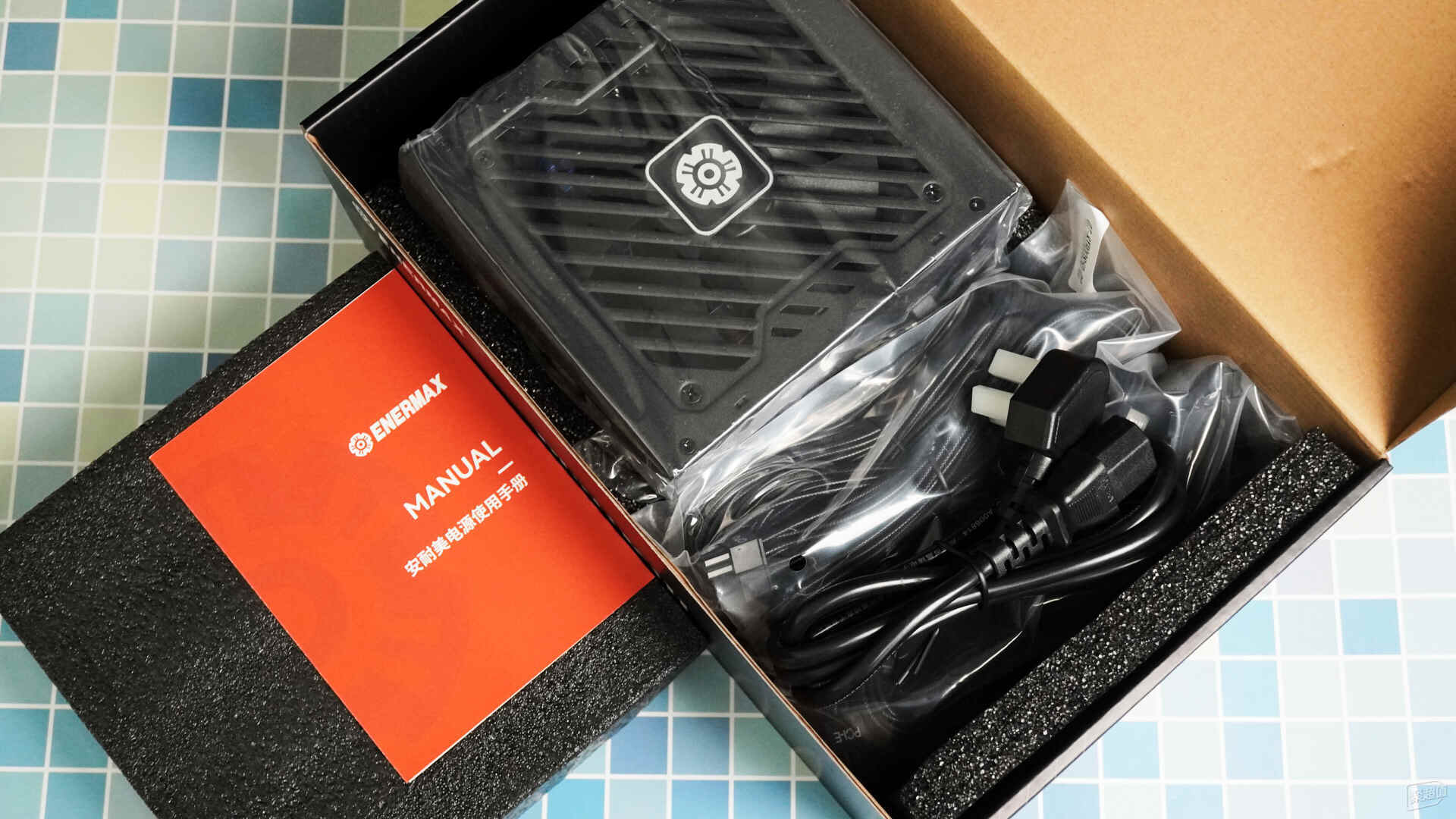

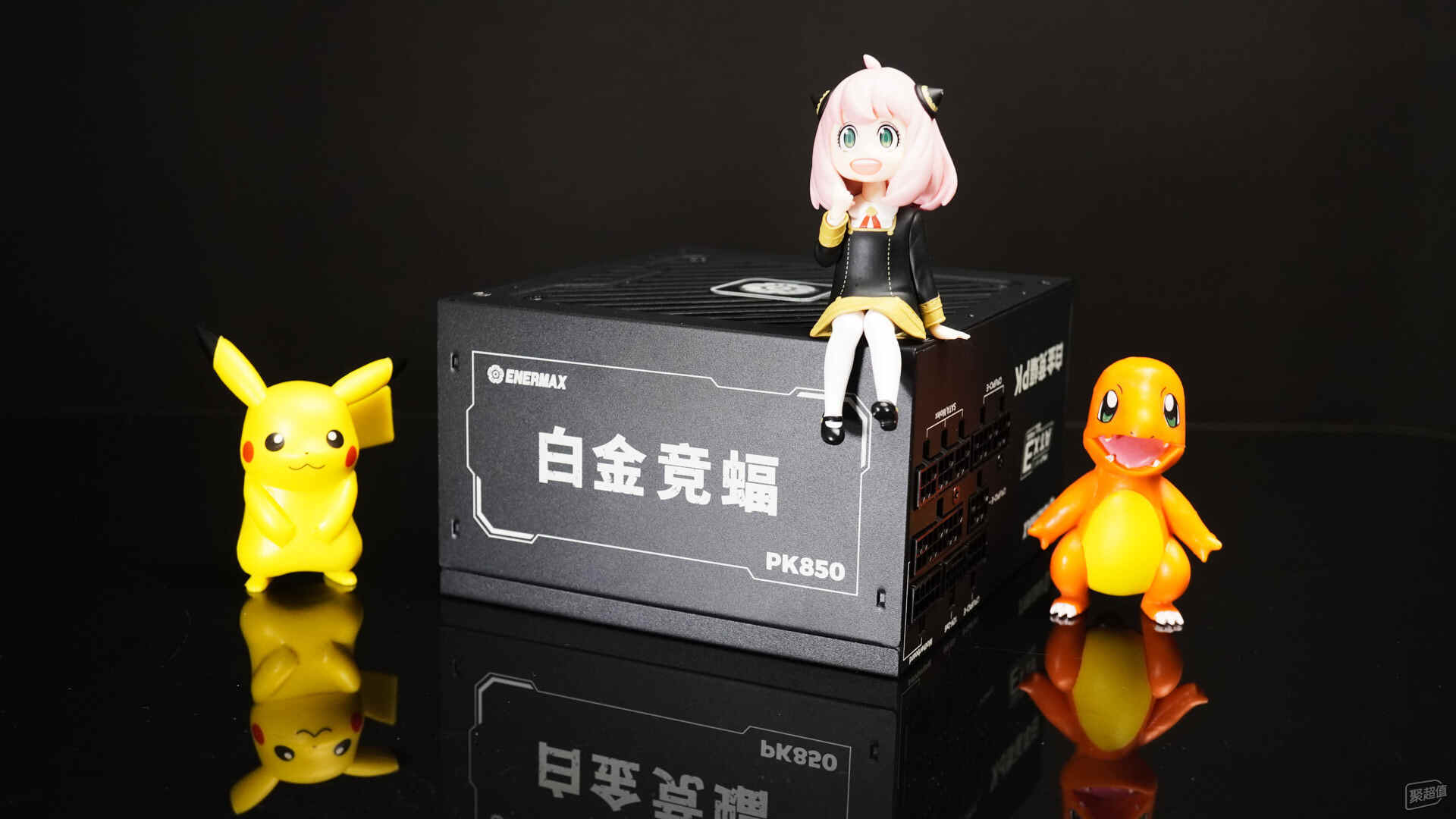

說明書和使用手冊就略過了，電源提供長達10年的質保，夠熬死好幾代配置了哈哈。白金競蝠系列的包裝采用黑橙風格的撞色設計，內部也有厚實的珍珠棉固定。

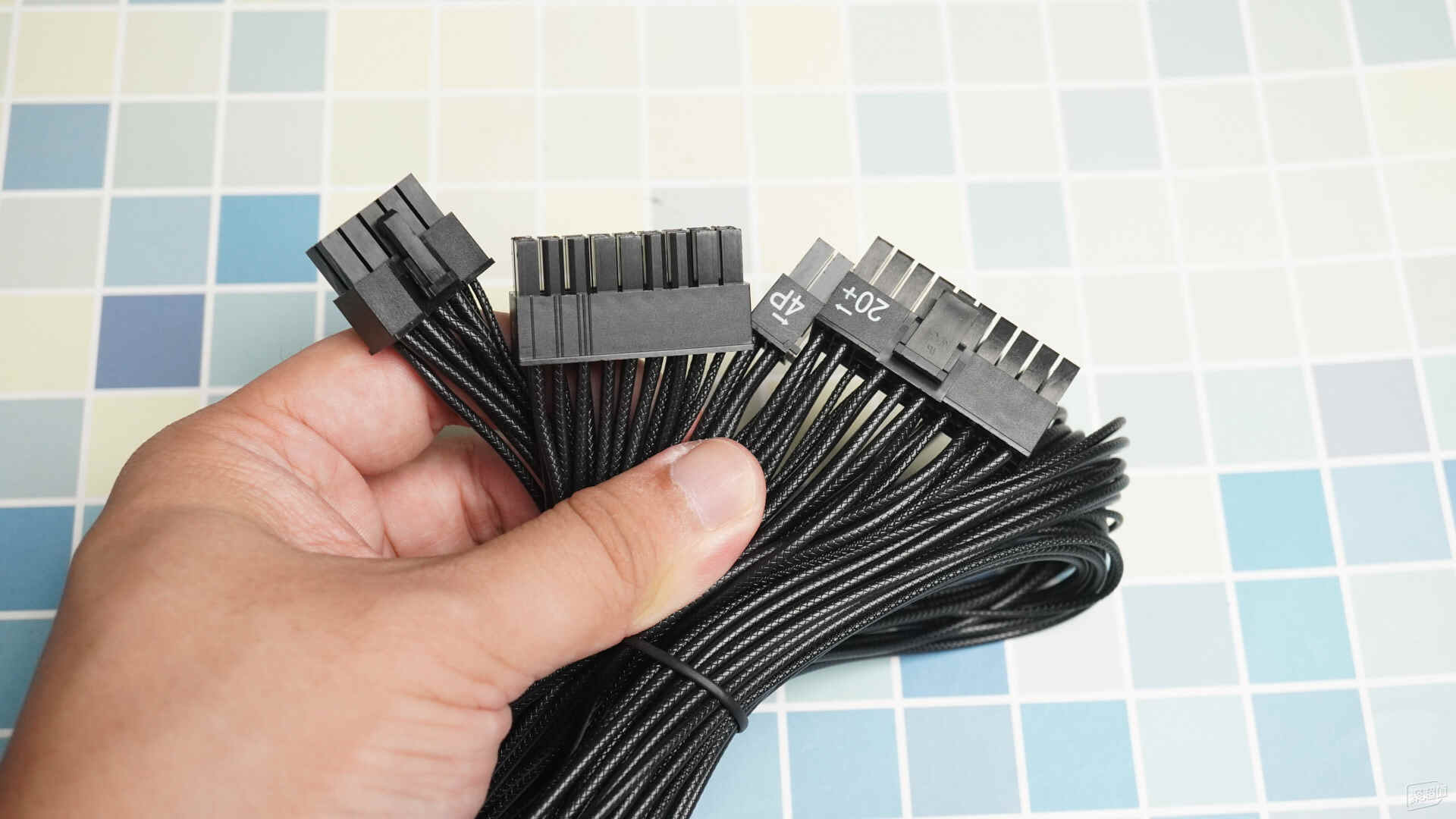

我們先來看線材，白金競蝠是全模組設計，所有線材都用了蛇皮壓紋工藝，在耐用性、韌性、防打結方面都很不錯，理線起來也非常舒服，是目前市面反饋最好的用線方案。主板24PIN線材上，兩端都做了分離設計，電源這頭占位更小更好插，主板這邊還可以兼容部分老式的20PIN設備。

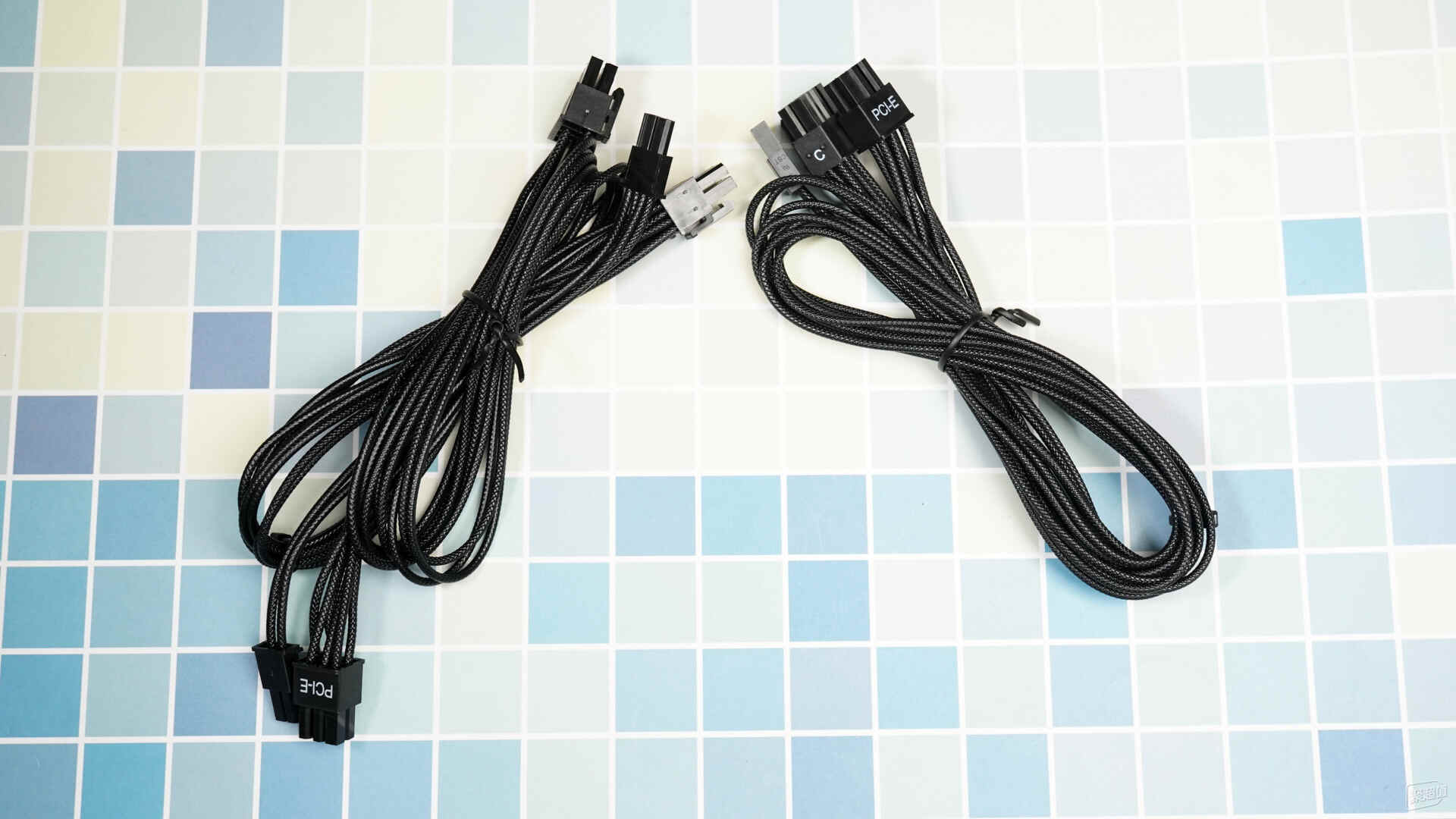

顯卡電源供電方面，給了2條PCIe 6+2Pin的線材，其中一條1分2，總共3口。目前市面上3個8PIN的卡基本只剩前兩代的旗艦卡，更高功率的就會直接上新規格的12V線，所以什么顯卡來都是夠用的。

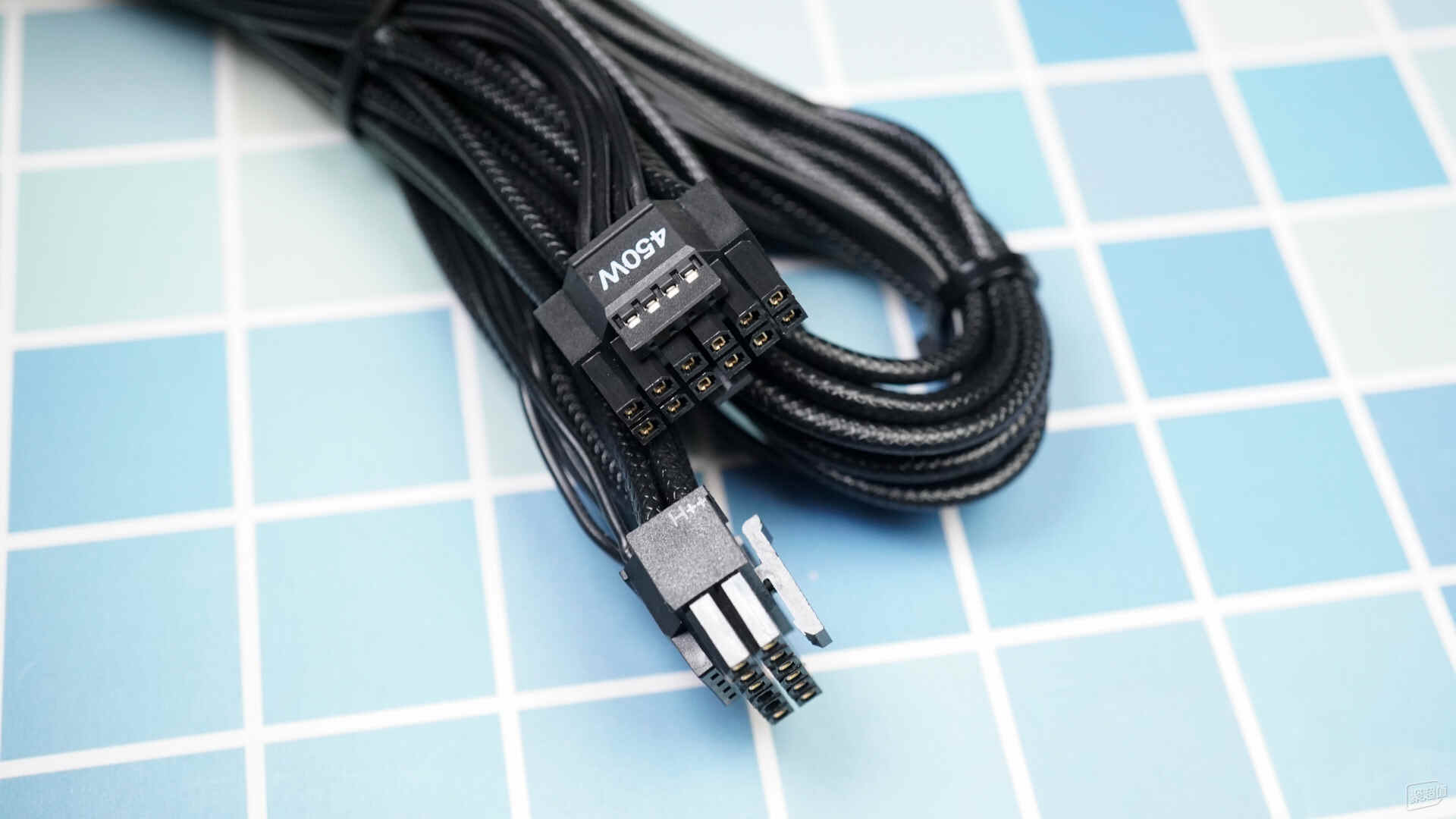

50系顯卡的供電由12VHPWR 16PIN升級到了12V-2x6規格，白金競蝠PK850帶的原生線標稱450W，帶5080及以下的顯卡都很輕松。

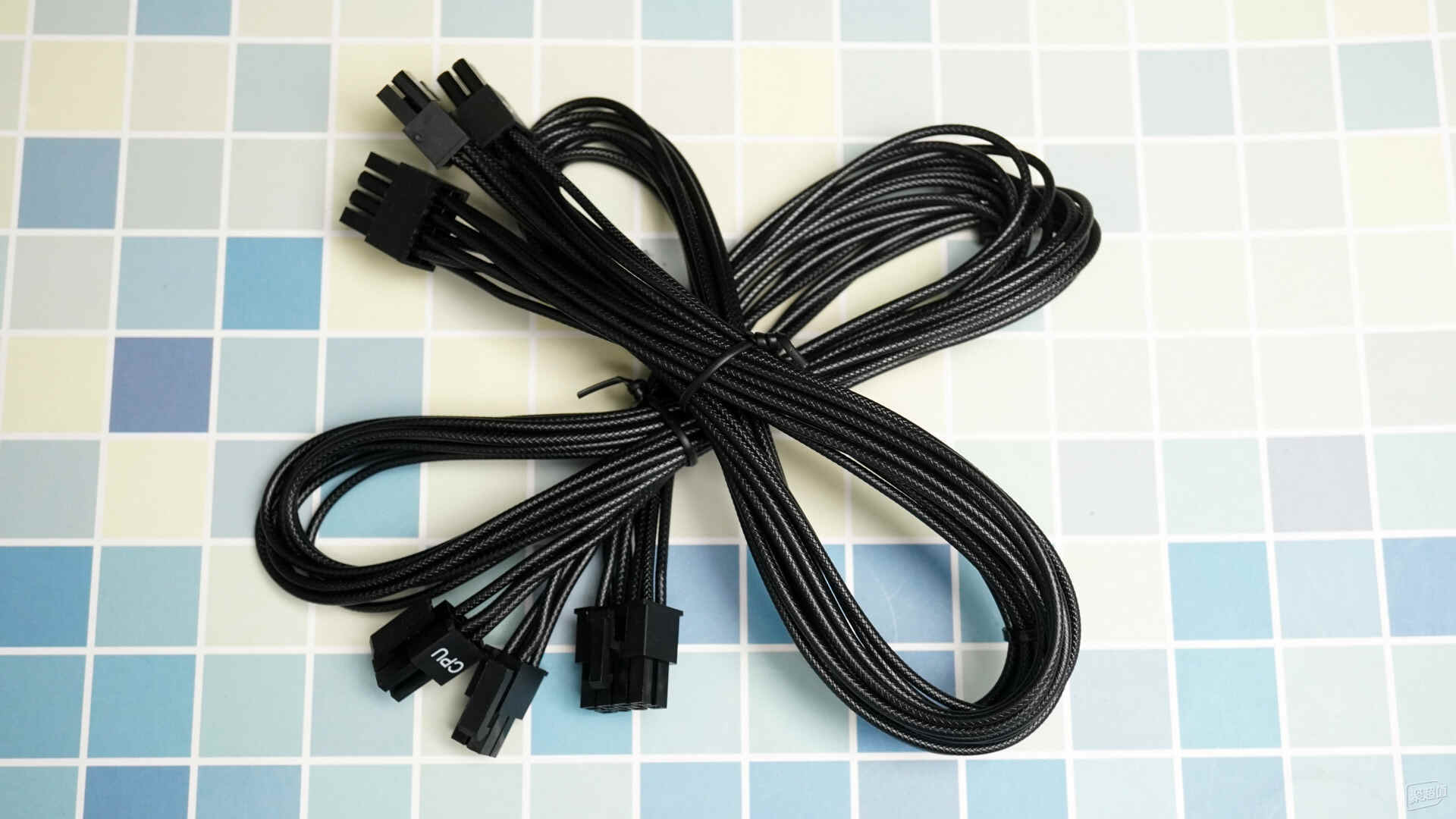

CPU供電給了2條4+4PIN，現在主流主板基本也不會有3個8PIN的CPU供電，基本上都挪到24PIN里了。
SATA供電線方面，給了2條3+1的線，其中3個SATA供電，1個大4PIN/PATA，共6個SATA，2個PATA，相當照顧老平臺，或者一些冷門設備了。

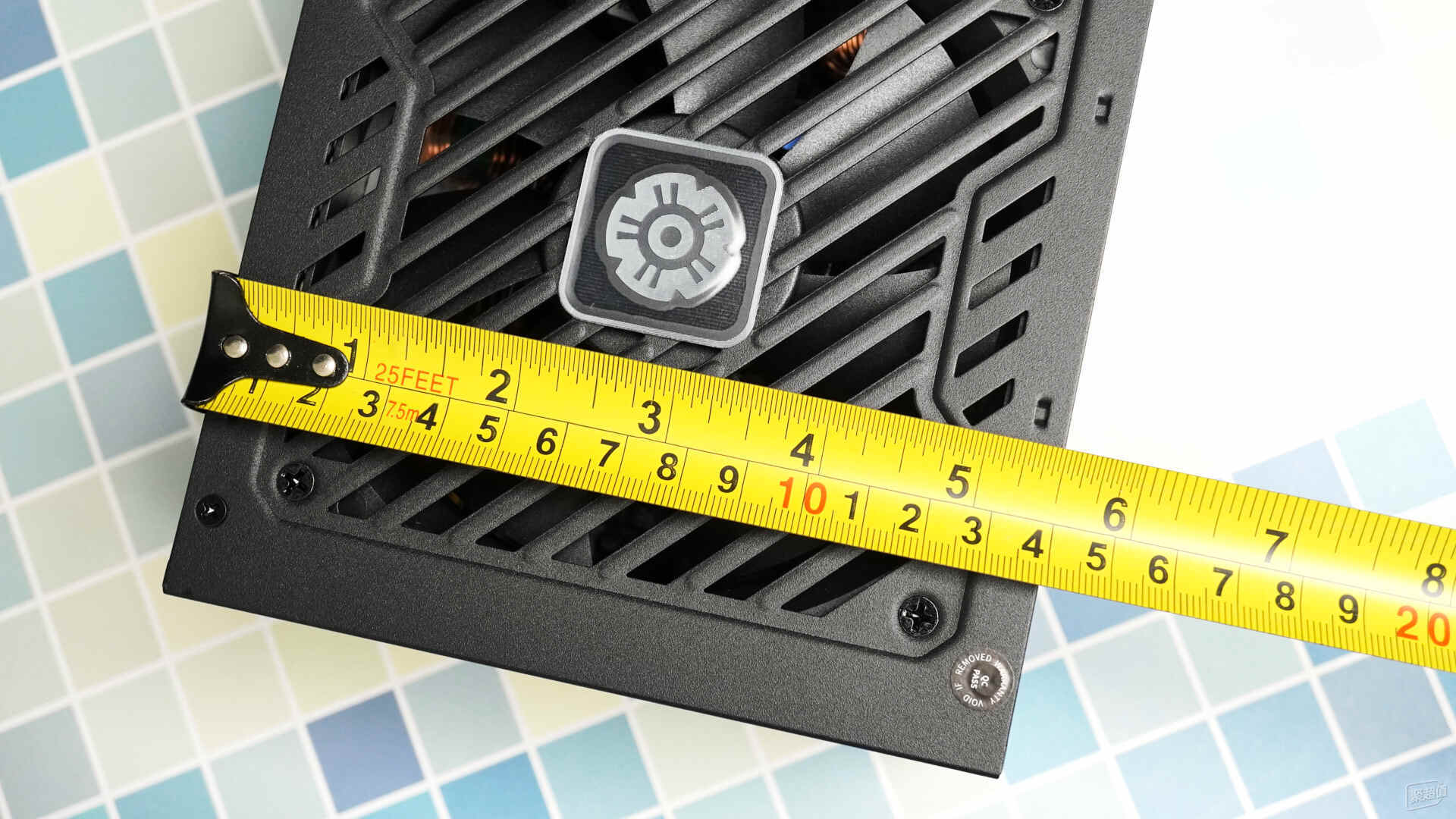

接下來再來看電源本體。白金競蝠系列除了保持做工，用料與認證規格之外，還將電源長度壓縮到了14cm，對于機箱空間緊湊的用戶，短電源加全模組可以進一步提升裝機體驗，獲得更大的走線空間。

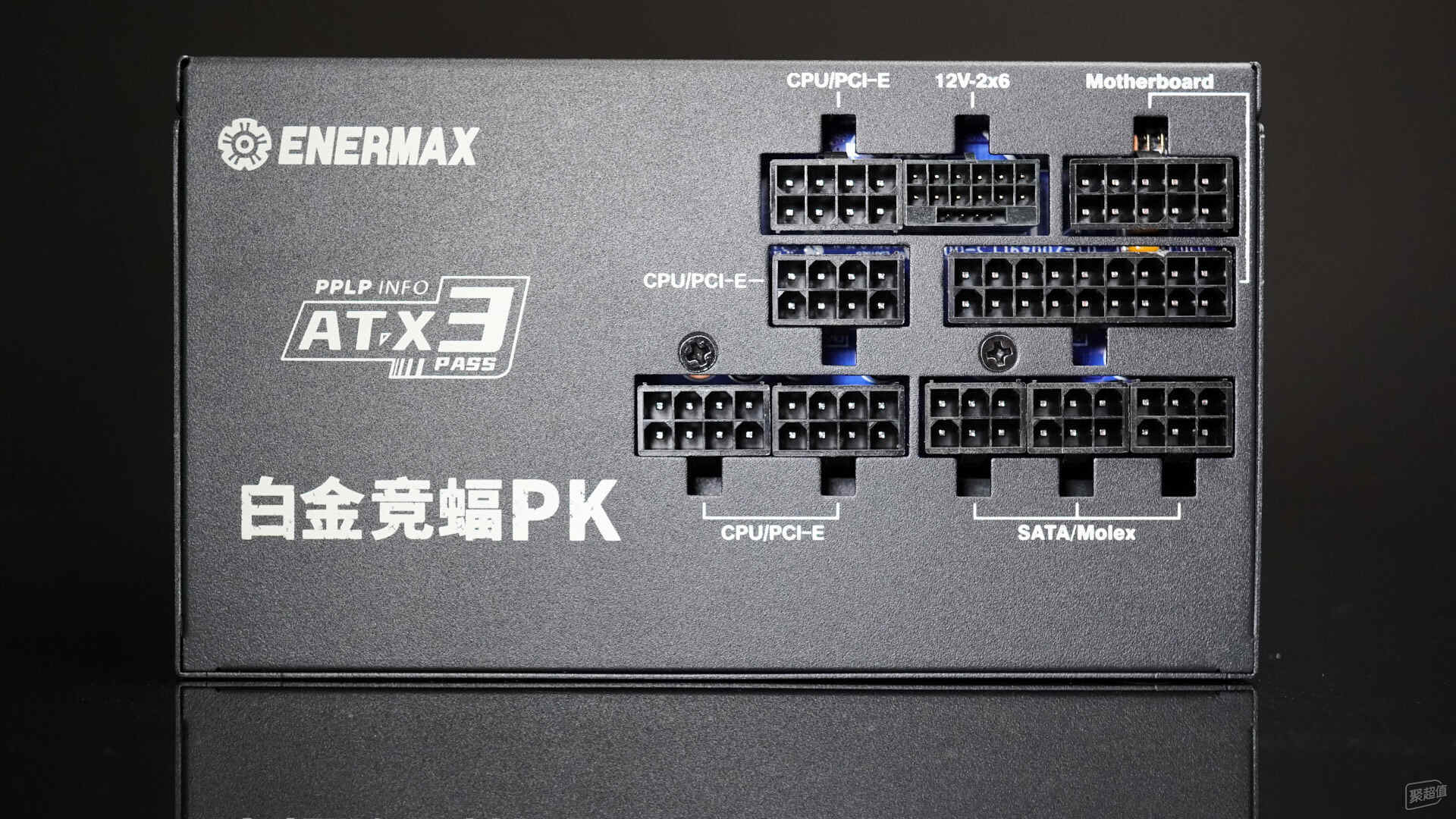

全模組電源在線材利用率方面相當有優勢，白金競蝠PK850也是把模組接口安排在了靠右側，通常裝機情況下會更接近背板，走線和安裝起來更方便一些。相關線材的標注也都印在上面。
這次的智能啟停當然也是支持的，不過沒有再另設一個開關，而是由電源直接管理。側板也是留了一整面的通風口，可以有效將電源工作時產生的熱量排出。

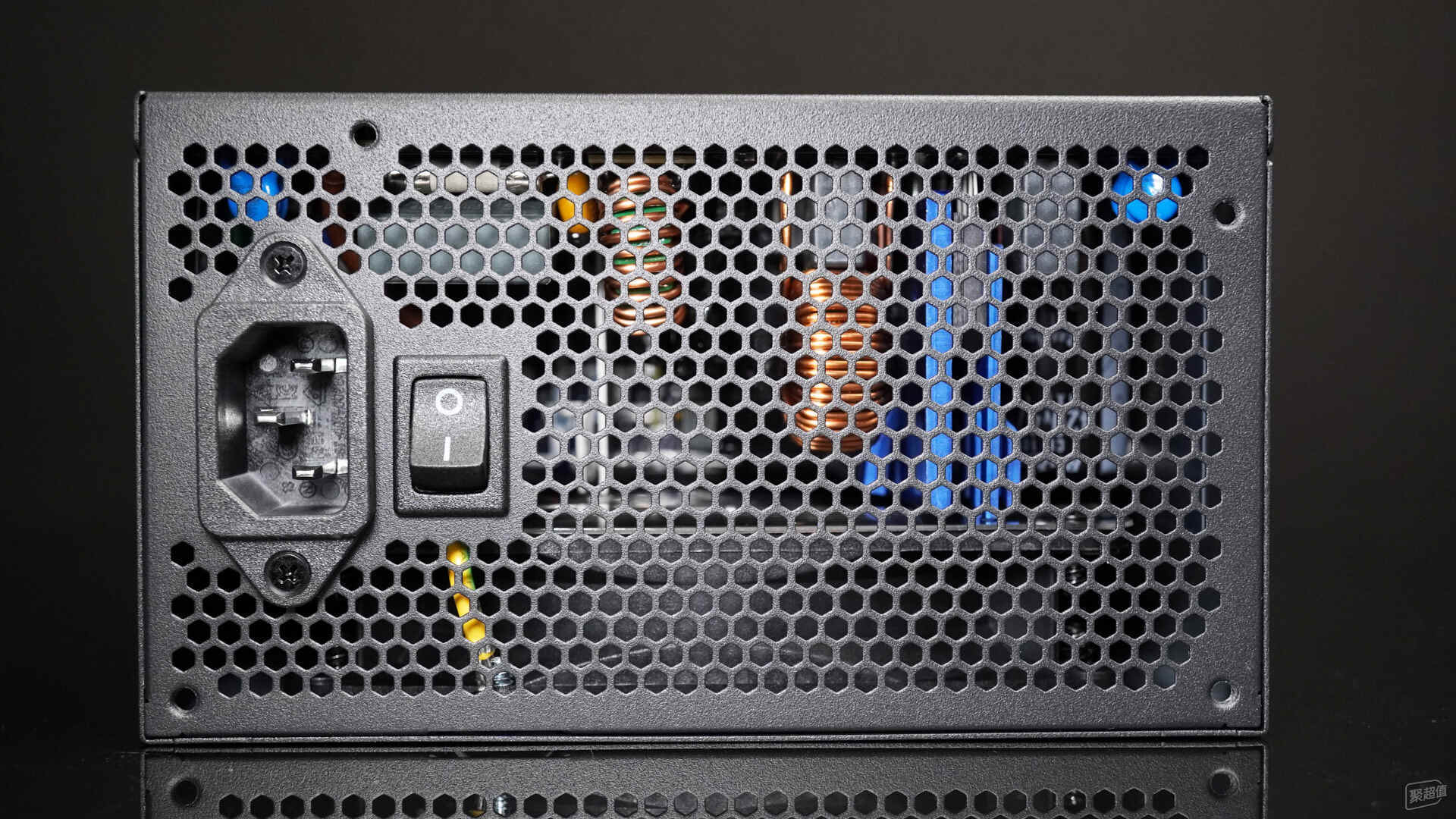

電源支持100V-240的寬幅電壓，理論上在全球范圍內都能直接適用。當然國行版配的C13電源線是國標的插頭。
對于電源，很多人心存僥幸，其實網上有很多媒體號都會做拆解，只能說好言難勸。那種偷工減料的電源，我們經常戲稱炸彈，而今天把白金競蝠PK850也拆開看看，見識一下一流的做工和用料。安耐美白金競蝠PK850使用了全橋LLC諧振+主動式PFC+同步整流+DC-DC的方案，將電壓偏離壓至不足1%，有效保護硬件，提高整臺電腦的運行穩定性。

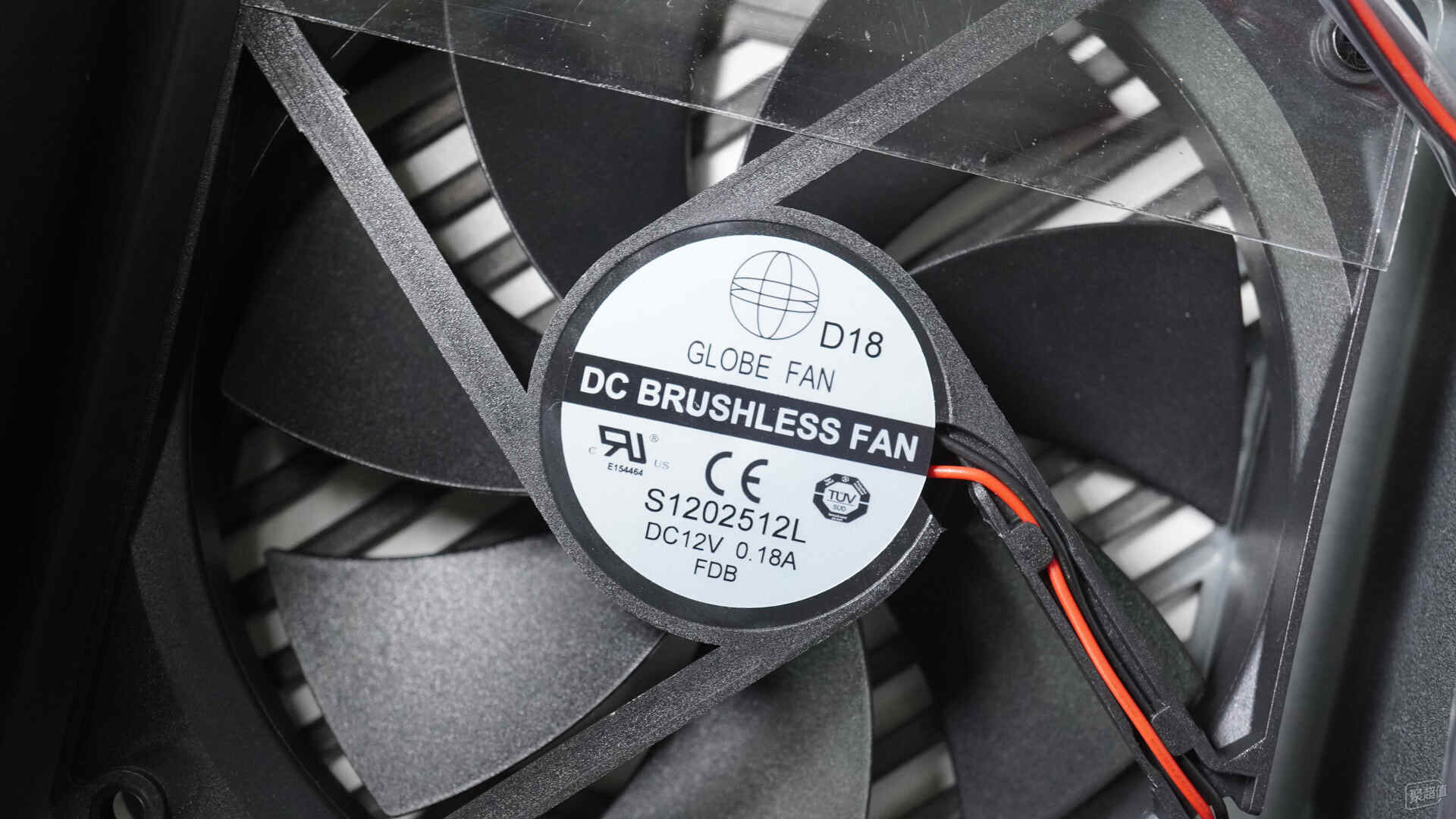

散熱風扇上，使用了120mm的FDB風扇，轉速完全由電源管理，常駐智能啟停，散熱和靜音效果都達到了更好的平衡。

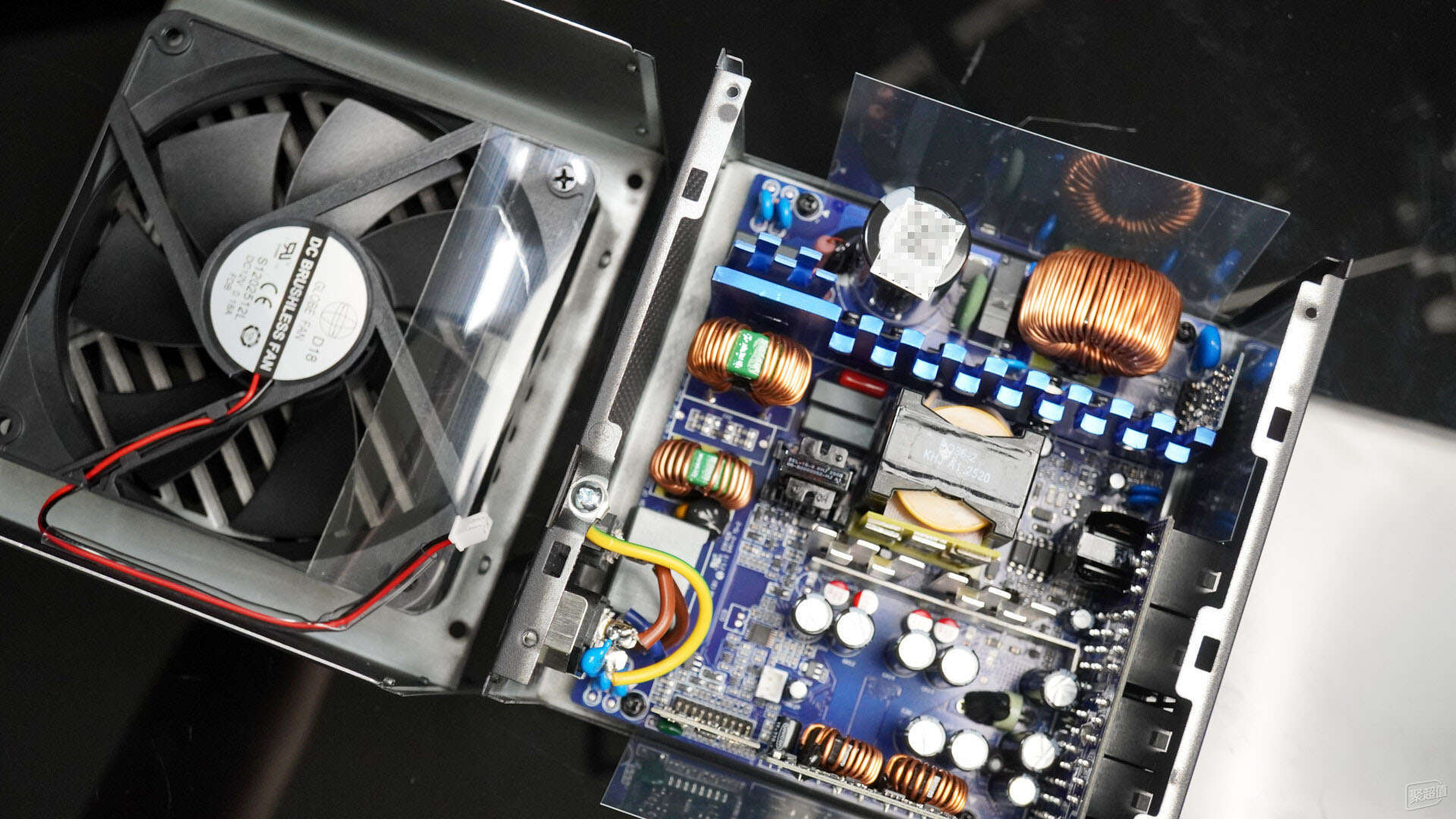

其實從電源接口或者風扇處都能隱約看見里面的用料，不過這樣拆開來看還是更清楚些。內部各個模塊和部件用料扎實，布局也很規整。

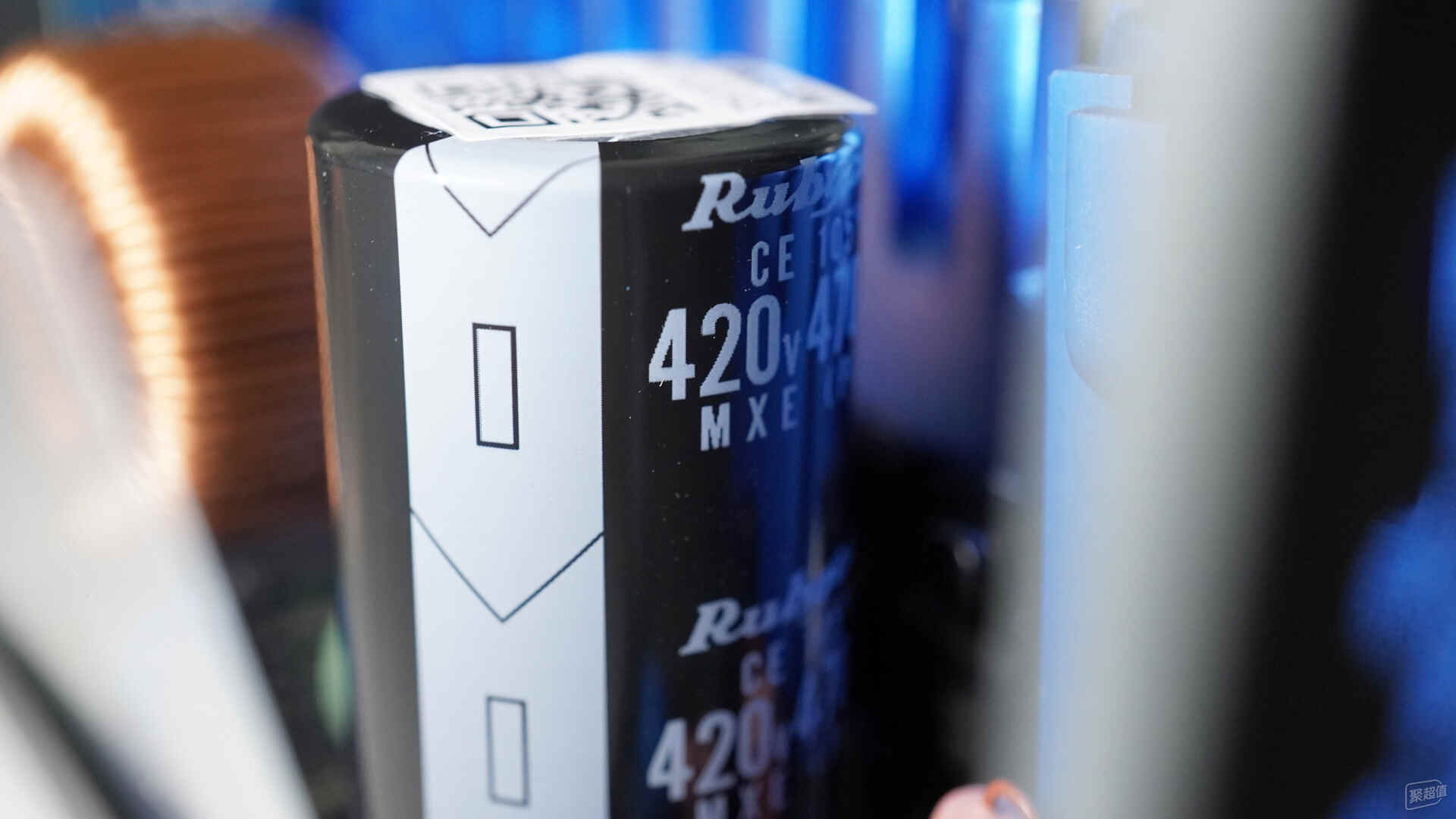

安耐美白金競蝠PK850采用了100%全日系固態電容和電解電容，主電容是來自紅寶石Rubycon的420v，560μF規格電解電容，所謂拳頭大的電容哈哈。

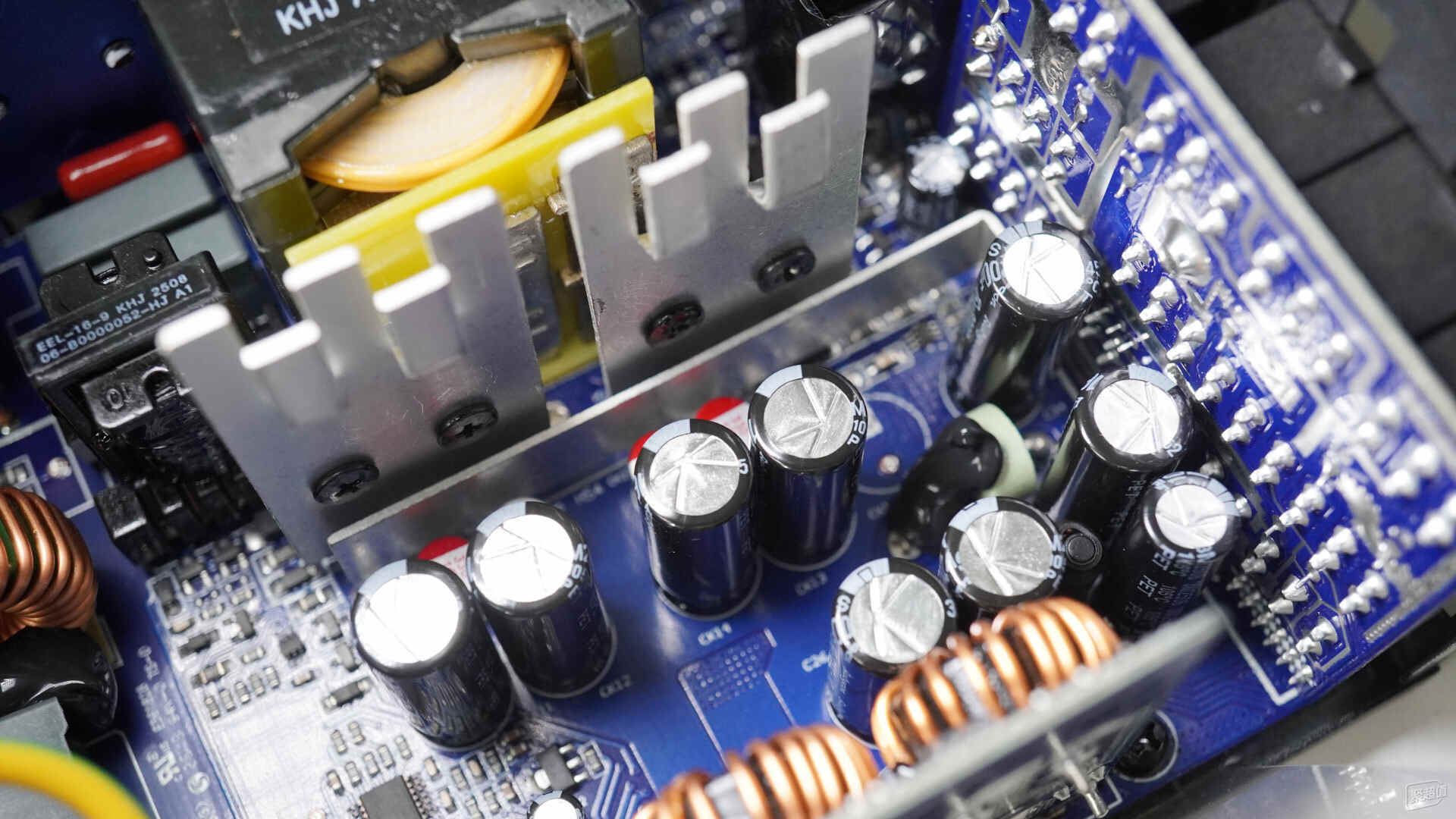

模組輸出這塊，前置的濾波電容同樣是全日系紅寶石16V，2200μF規格，用料相當猛，保證各個模組輸出的穩定性。電壓輸出的精準非常重要，如果波動過大，下級硬件輕則不穩定，重則慢性死亡。我之前跟大家分享過N次因為電源不可靠而波及固態甚至顯卡的經歷，自那次之后，我自己都只上這些一線電源了。

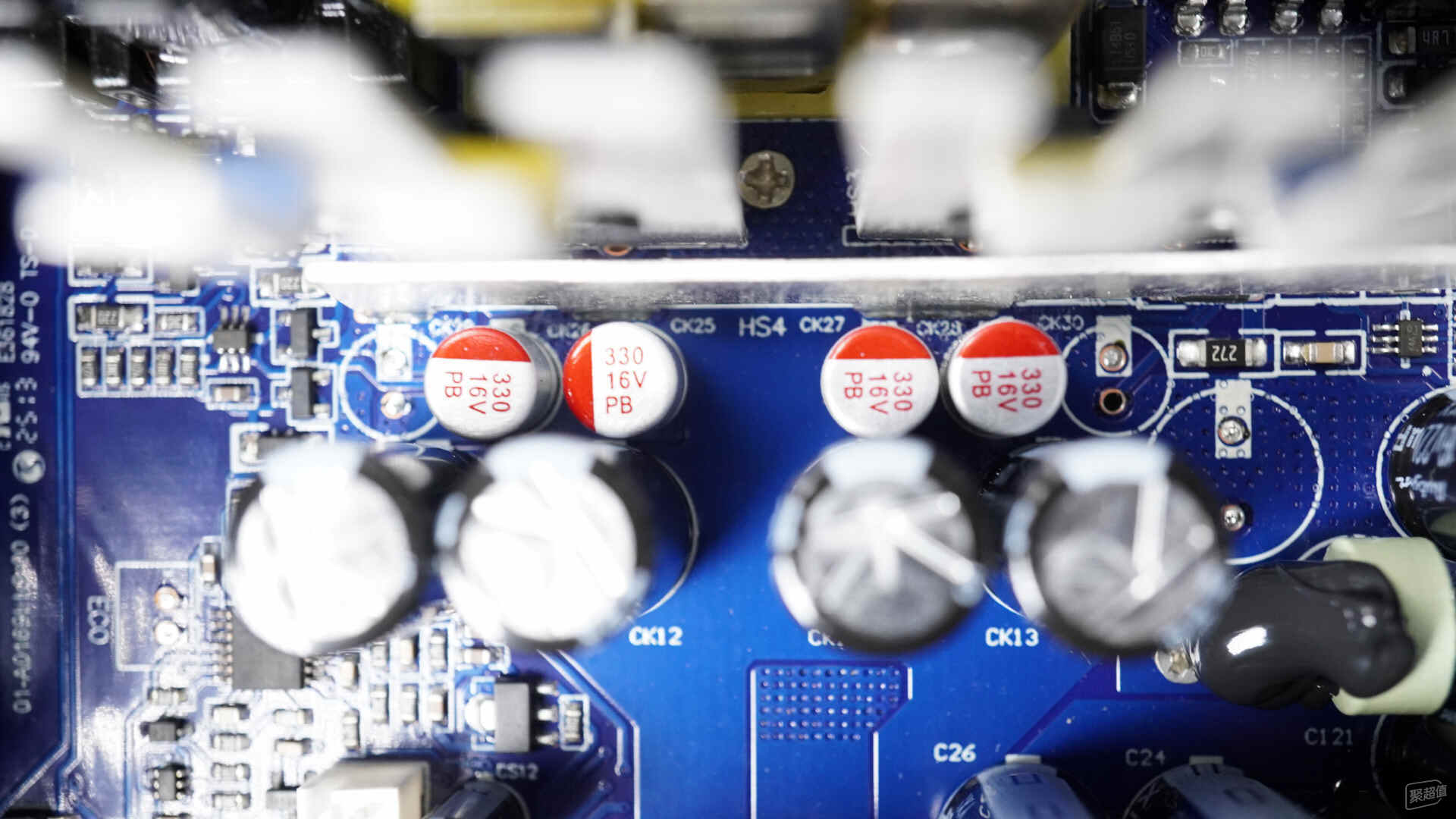

二級EMI電路這塊，仍然是16V，330的全日系固態電容。

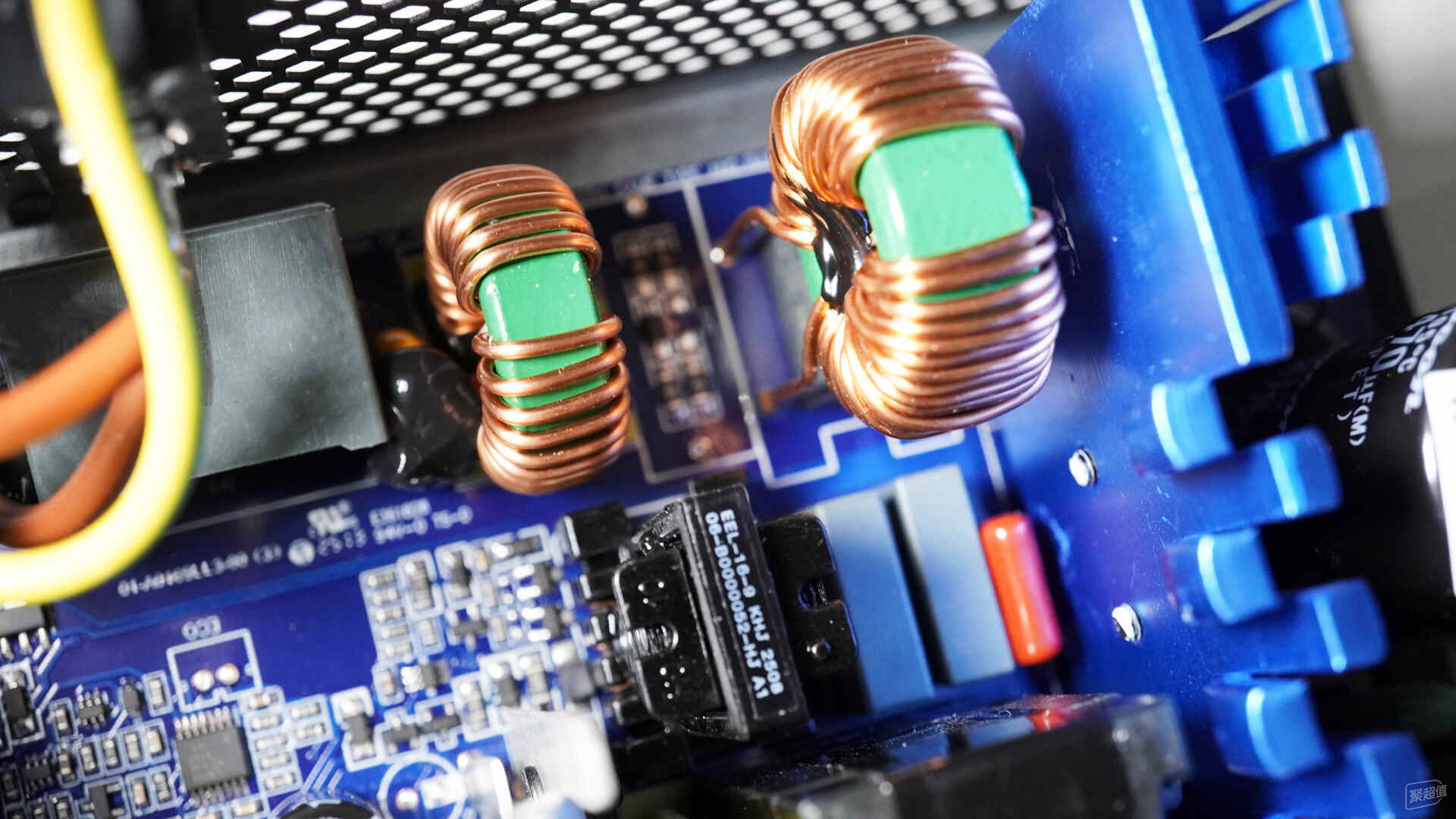

以及其它X電容，共模電感，泄放ic也清晰可見。

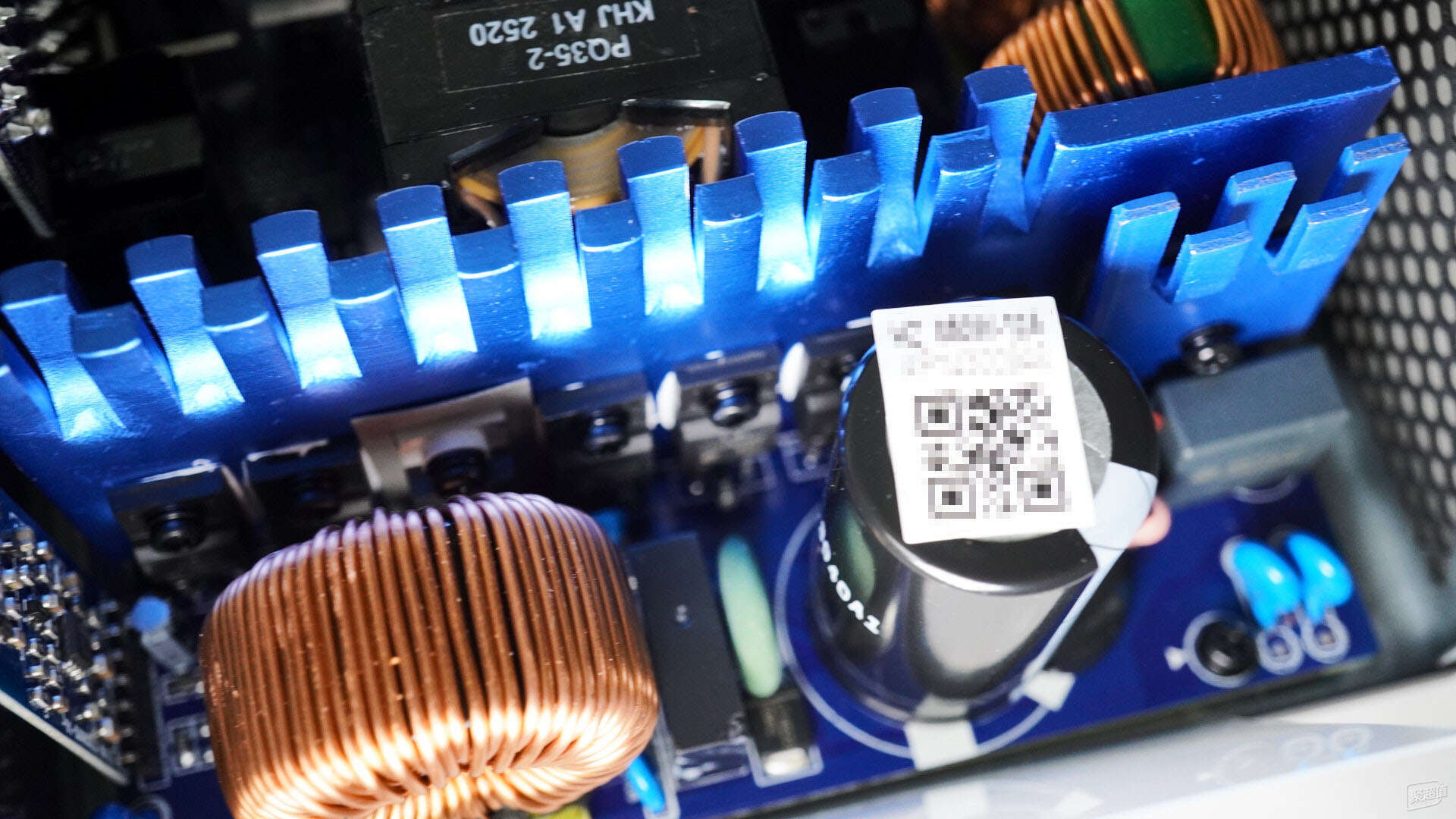

整流橋這邊，被一整大片的散熱片覆蓋，就不挖開看了。從這里也可以看到相當大顆的熱敏電阻，繼電器和雙磁芯的儲能電感。

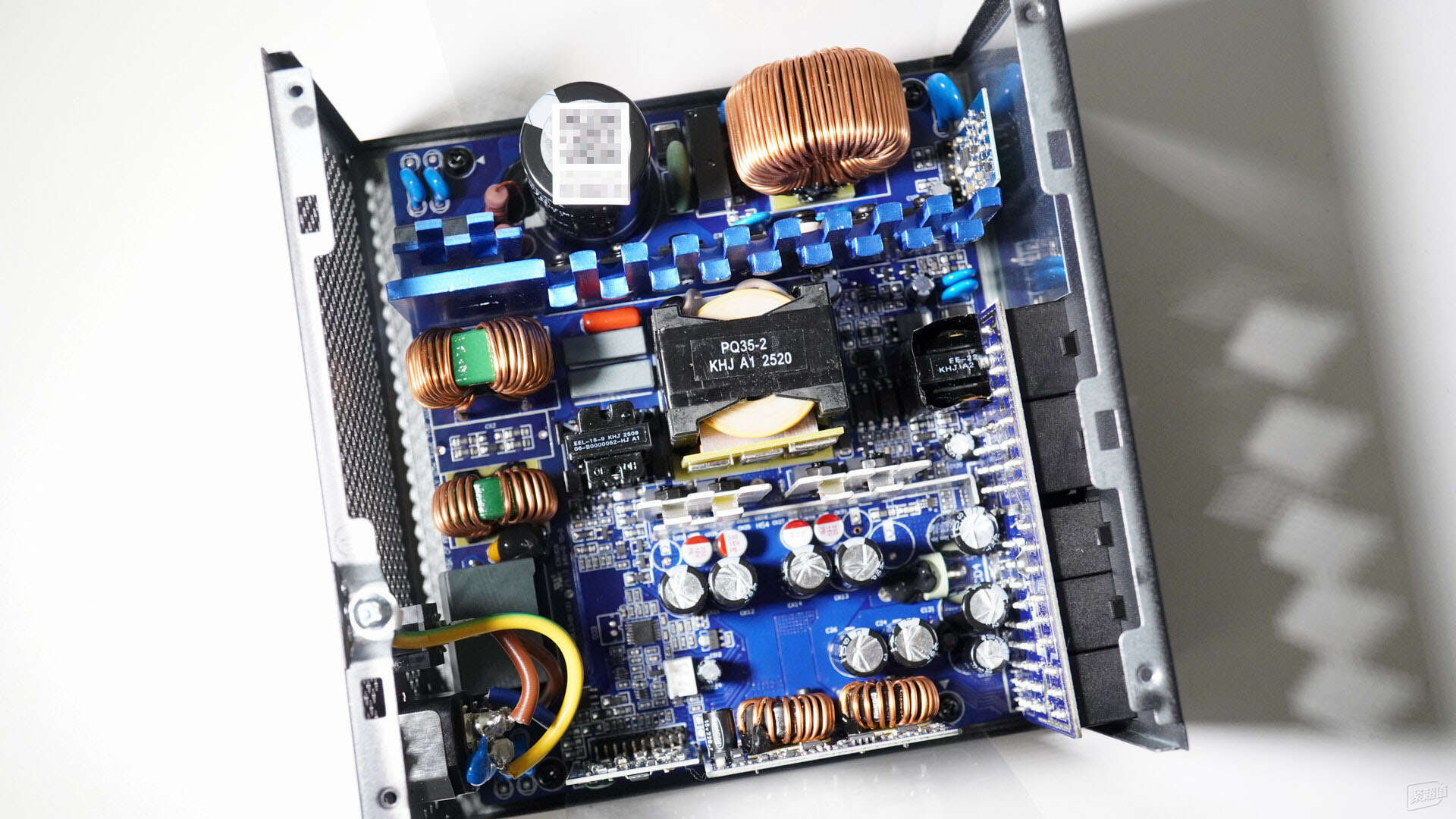

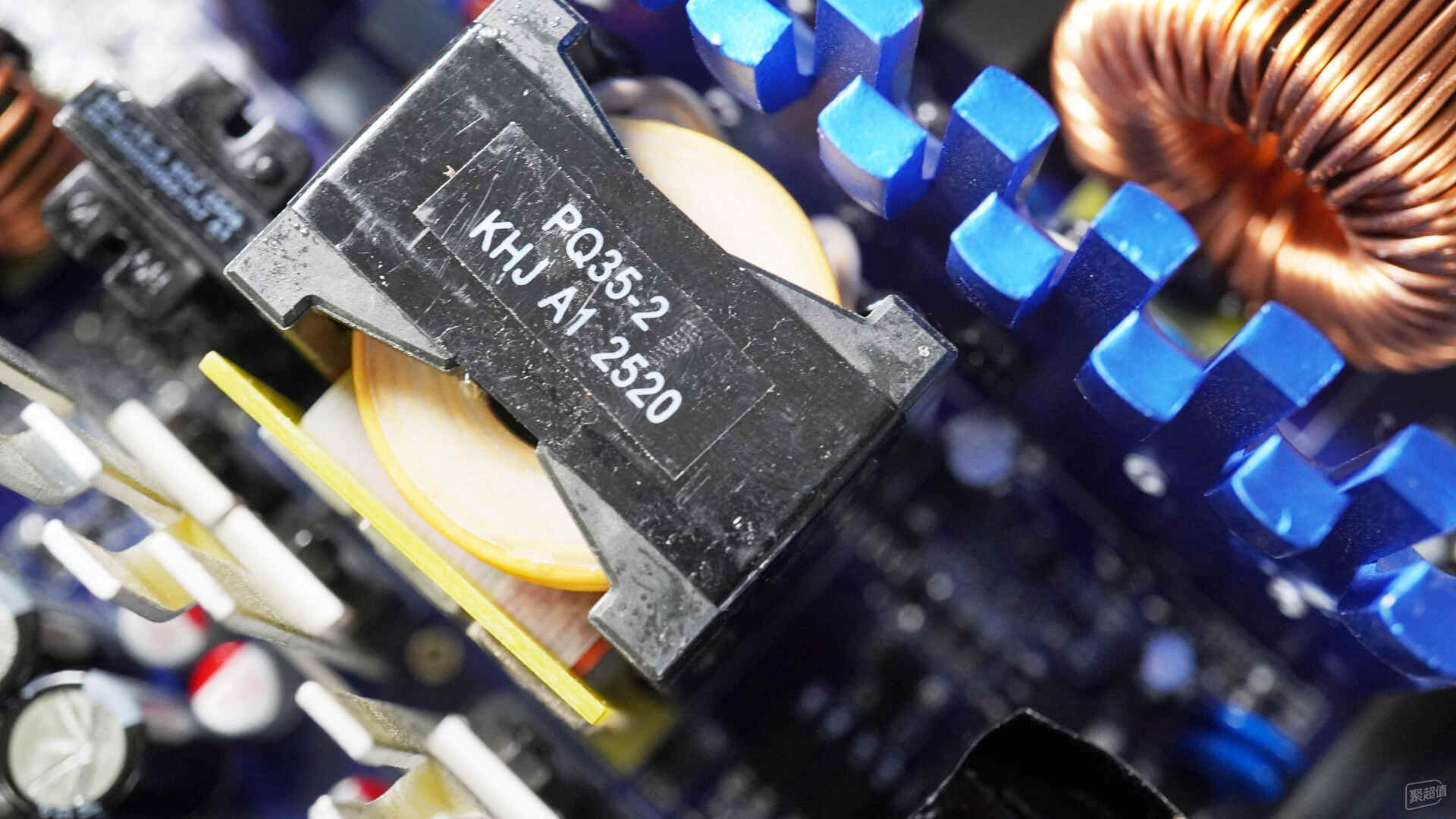

主變壓器，型號是PQ35-2，集成了諧振電感，也是目前高規格短電源的主流解決方案。

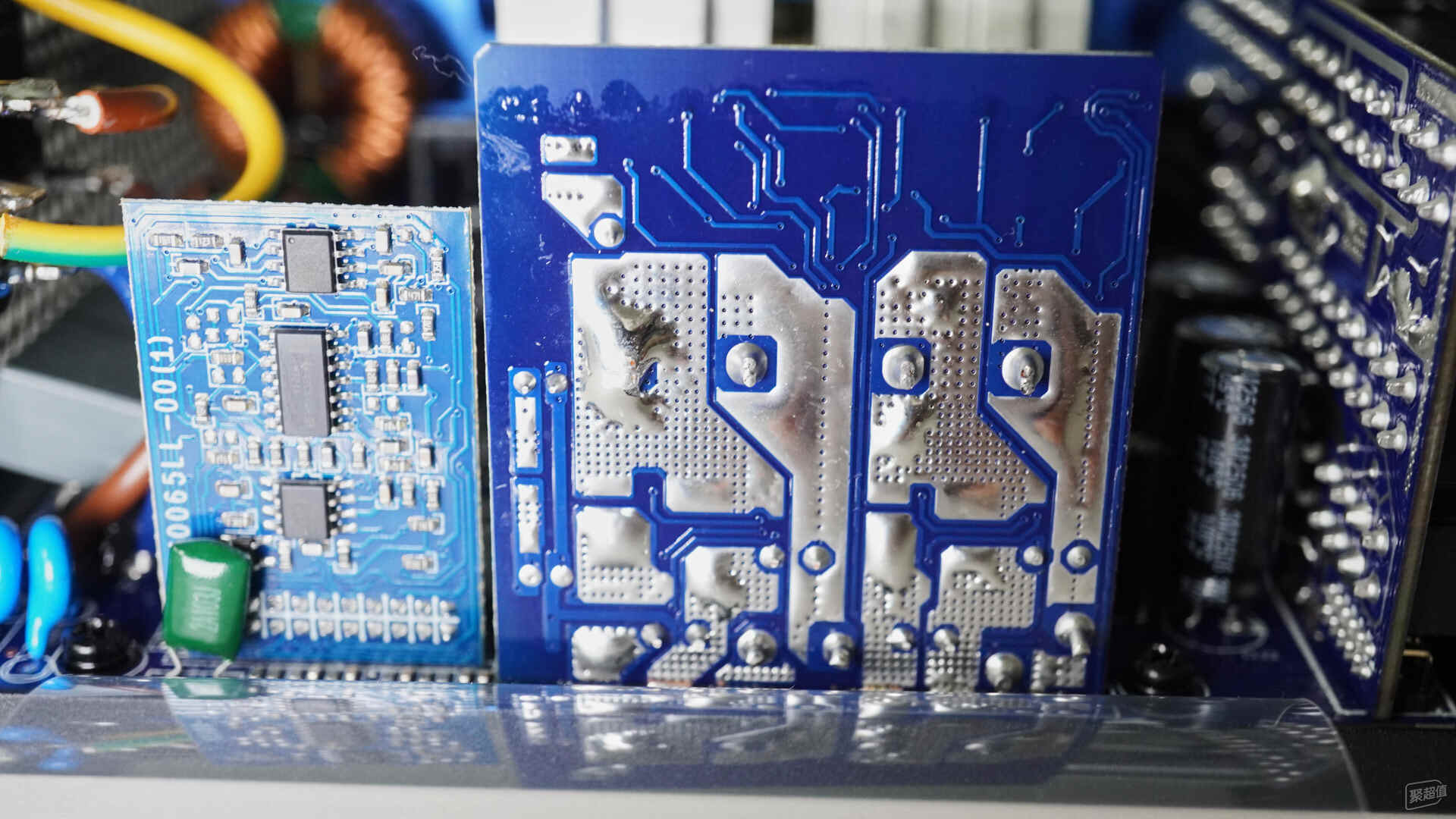

LLC控制芯片，電壓比較器，過流保護芯片等各種諧振和保護方案的芯片，也可以在這塊板子上看到。
總的來看，安耐美這款新的白金競蝠電源，在保持一貫用料和做工的前提下，將認證規格提到高了ATX3.1，PCIe5.1，以及雙重白金認證，而且還將長度控制在了14cm。再加上全日系電容，10年質保，以及相當齊全的精準電壓控制和各種保護電路，這次618更是直接把850W版的價格壓在了599，還能繼續疊加PLUS和其他優惠，參加官方抽獎活動。有新裝電腦的話，是非常合適的選擇。
感謝大家的觀看，點贊和關注，我們下期再見。
