不等intel十代，過萬元RYZEN平臺的PC攢機秀，還是超支了！

前幾月家里主要的支出貌似都花在買肉和口罩上了，所以復工后就計劃配置一套中高端的PC主機，盡自己的綿薄之力幫助一下經濟復蘇。只是預算沒用控制好，最后的主機價格過1W了（本來打算控制1w之內的）。

圖文有點長（和預算一樣沒控制住），可以先看視頻，再挑選感興趣的部分閱讀：

主機展示

▼過多了ARGB風扇，可能是超預算的原因之一！

▼

▼

▼定制了線材，可能是超預算的原因之一!

▼沒用常規的240，而采用了280一體水冷，可能是超預算的原因之一！

▼選擇了高頻率的內存，可能是超預算的原因之一！

▼

▼選擇了型號中頂級定位的顯卡，可能是超預算的原因之一!

▼把SATA SSD當倉庫盤，可能是超預算的原因之一!

▼

這套配置在1W以內會更有性價比，當然有了性價比也許就不那么好看了，超預算的幅度還不大，我還能扛得??！

硬件介紹

主機配置如下：

CPU： AMD 銳龍7 3700X

主板： 華擎（ASRock）X570 Extreme4

內存： 金士頓(Kingston) 駭客神條 Fury雷電 DDR4 3733 8G×2套裝

硬盤： WD BLACK SN750 NVMe SSD 1TB（系統盤）

索泰(ZOTAC)480G SATA SSD （倉庫盤）

顯卡： 索泰(ZOTAC)RTX2070super玩家力量至尊PGF OC

散熱器：利民（Thermalright）Frozen EYE 280 ARGB一體式水冷

利民（Thermalright）TL-C12R-S 12CM反向出風ARGB幻彩風扇三聯包

電源： 艾維克（EVGA）G+650w金牌全模組

機箱： BitFenix火鳥 黎明至尊

主板

▼華擎X570 Extreme4（以下簡測EX4）為極限玩家系列，CPU供電接口為8pin+4pin，PCB上有深藍色的條紋作裝飾。RGB接口方面：主板下邊提供了1個5v 3pin（AddressableRGB）和12v 4pin接口；右上角還有1個12v 4pin接口，如果是多一個5v 3pin接口會更加實用吧！

▼IO部分：總共有8個USB接口，其中1個USB 3.2 Gen2 Type-A和1個USB 3.2 Gen2 Type-C，最高能提供10 Gb/s的速度，其它6個為USB 3.2 Gen 1，ASM1543為Type-C的橋接芯片，使用了一顆P13EQX芯片進行信號增強和放大；視頻接口只有1個HDMI ；1個RJ-45 網絡接口，千兆網卡芯片為 Intel I211AT；音頻部分有SPDIF接口；另外還有2個天線留空孔，可以自行添加。

▼EX4配有四條DDR4內存插槽，頻率最高支持DDR4 4666+(OC)，最大容量為128GB。ASM1074是一個USB3.0 HUB USB3集線器控制器，提供了2個前置USB 3.2 Gen 1通道。

▼I/O部分的裝甲蠻大的，表面上也是具有RGB燈效的；I/O擋板采用了一體式，并且是彈性化的；第一根PCIe 4.0 x16插槽有金屬護甲，防止過重顯卡壓壞卡槽；M.2的散熱馬甲和PCH散熱片為一體設計，因為PCH部分有風扇，所以對壓在下面的SSD也起到了部分主動散熱的效果。缺點是如果要拆裝M.2 SSD需要把整個散熱板取下，這就得先拆下顯卡才能操作，稍麻煩。

▼EX4提供了8個原生的SATA3接口,底部有一個USB3.1 Gen2的前置Type C接口。

▼音頻解編碼芯片為ALC1220，配搭ichicon Fine Gold 專業音效電容，同時配備了NE5532放大器，可以為前面板音頻接口提供600Ω阻抗耳機的支持。

▼由于芯片組的功耗由上代 4.8W 提升至15W，所以大多數的X570主板都配備主動風扇來散熱，EX4也不例外。芯片組旁邊有一顆ASM1184e，為PCI Express的分組交換IC芯片，可以擴充更多的 PCIe 通道。 PCIe槽數總共為5個，2個PCIe 4.0 x16, 3個PCIe 4.0 x1。

▼兩條PCIe 4.0 x16插槽具體速度是根據CPU決定的：

Matisse架構（Ryzen三代）——> 2 個 PCIe 4.0 ：單插槽X16; 雙插槽x16+x4;

PinnacleRidge架構(Ryzen二代)——>2 x PCIe 3.0：單插槽X16; 雙插槽x16+x4;

Picasso架構（APU）——>2 x PCIe 3.0 單插槽X8; 雙插槽x8+x4;

▼EX4配備了雙Hyper M.2 SSD插槽，支持新一代PCIe 4.0 M.2 SSD（需要搭配Ryzen三代CPU），第一個M.2接口僅支持PCIe協議，最大支持尺寸為2280,應該是直連于CPU通道；第二條支持 SATA3與PCIe協議，最大支持尺寸為22110。中間M.2 接口為Key E接口， 支持2230型WiFi/BT模塊。

▼供電部分采用ISL69147 PWM控制器,最多支持7相供電，結合后面的4個倍相芯片（17AFXDVD），可知4相通過倍相變?yōu)?相，另外2相為SOC供電，組成10相供電。每相搭配50A Dr.MOS（SiC634 ）、60A電感以及日系尼吉康12K黑金電容。

▼

內存

據說RYZEN三代的最佳搭配是3600MHz或者3733MHz內存，所以選擇了金士頓的FURY雷電DDR4 3733 8GX2。但沒有選擇帶燈的，因為機箱內的RGB硬件比較多，所以想試試放入無光內存的效果（其實是因為超支）。

▼除了有金士頓FURY雷電DDR4 3733 8GX2 本體，附件有說明書和貼紙。

▼內存一面有HyperX以及FURY的標識，另一面是內存的銘牌貼紙。使用用臺風軟件查看顆粒為海力士的D-die顆粒。

▼全黑的金屬散熱馬甲，細節上HyperX的logo部分采用屬壓紋的處理，質感還是不錯的。

▼矮馬甲，大概34mm的高度，可以更好兼容塔式風冷散熱器。

SSD

▼系統盤用我之前入手的WD BLACK SN750 NVMe SSD 1TB。

▼買顯卡時順便又入手一款ZOTAC 480GB SSD的SATA SSD作倉庫盤，其外包裝使用了水彩涂抹的圖案，非常鮮艷，但是SSD表面卻是樸實的純黑色，反差好大?。?/span>

▼SSD正面印有熟悉ZOTAC的LOGO，黑色的金屬外殼表面做了磨砂處理。

▼背面貼紙上有一些SSD信息，這款SSD的具體型號為ZOTAC ZT-SLAA-480C。從官方宣傳得知這款SSD采用Marvell主控，搭載了TLC閃存顆粒。

顯卡

▼因為顯示器是2k分辨率的，顯卡選擇了RTX 2070 SUPER，具體型號為索泰GeForce RTX 2070 SUPER玩家力量至尊PGF OC，作為索泰該型號的頂級產品，送的附件也是很多：除了常規的大4pin轉8pin接線和說明書保修卡，還送了一個顯卡支撐桿和一塊全金屬的背板。

▼PGF的尺寸為309x133x53(mm)，給人的第一印象是一個大塊頭肌肉男。散熱體系為三風扇系統，配色為銀灰色系。

▼散熱為三風扇,并不一樣：兩邊的為11片，還有特定傾斜角度的鯊魚盾鱗仿真設計，官方說能增加風壓和風量；中間的風扇為13片扇葉，風扇面頂部都有PGF的LOGO，支持風扇停轉。

▼頂部的PGF/ZOTAC標志標識有RGB燈效，另外每個面都有很多線條型的RGB光條，光效基本沒死角。

▼側面：顯卡的厚度為5.3cm，非常接近三槽卡了。另外供電接口為2個8pin。

▼背面標配亞克力+金屬結合的背板，亞克力露出部分都有光效。背板PCB上有一顆大大的POWERBOOST大電容，作用是減少電流干擾，提高供電純凈度。當然核心背后的聚合物電容也是少不了的。不過當然這種復合背板會比較厚，造成和主板的沖突，后面再細談這個問題。

▼前端可以看有5根熱管，其實還有一根從外面看不到。

▼背部IO，包括3個DP接口，1個HDMI接口以及1個Type-C接口。

▼散熱底座是純銅直觸式，6鍍鎳根熱管，其中一根在核心部分成U型，所以在前端看不到。另外PGF采用了12層PCB，上面還有一個合金壓鑄板來輔助mosfet的散熱。

▼供電部分為16相（使用了倍相方案），其中4相為顯存供電，每相搭配1顆AIO改良型鐵素體電感，2顆固態電容以及一顆DrMOS，是名副其實的堆料了。

散熱器

其實應對3700X，選擇主流的240一體水冷即可，但是小熊選擇了280冷排規模的一體水冷，第一是機箱支持 ；第二是140mm風扇可以在同樣風量下轉速更低，噪音也就減弱了。

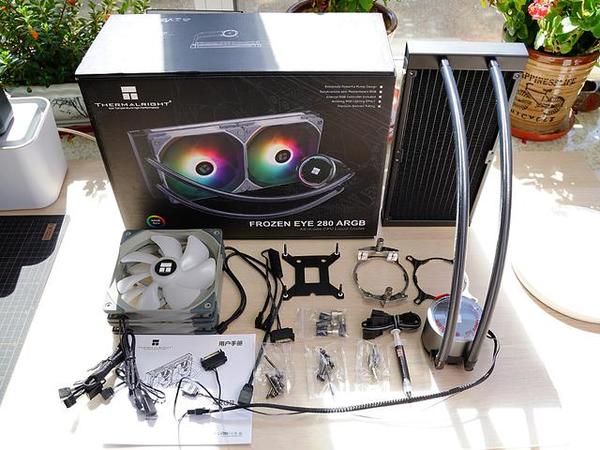

▼散熱器的具體型號為利民的Frozen EYE 280 ARGB，支持ARGB燈效，支持除TR4之外的平臺?？劬吆捅嘲宥际墙饘俚?；為不支持RGB的主板配備了控制器，不過沒有遙控器；附送的硅脂為TF7，導熱系數12.8W/m.k。

▼一體水冷散熱器主體。

▼冷排側面有銀色條型做裝飾，上面還有利民的英文LOGO。RGB供電為5v 3pin接口；水泵供電為小3pin，還提供了一個轉SATA線。

▼冷頭一圈有Thermalright的文字LOGO，中間是圖形LOGO，都是有RGB燈效的，頂部是2.5D鏡面，外殼是陽極噴砂鋁合金，整體造型簡約。底部為紫銅，鍍鎳鏡面處理。兩根水管在冷頭上的間距比較遠，這樣旋轉的角度會比較大，方便安裝時的調整水管走向。

▼標配風扇型號為TL-C14S，尺寸為140X140X26mm，風量為74.3CFM，而同型號的12cm風量為66.17CFM，和冷頭一樣也支持ARGB燈光同步。

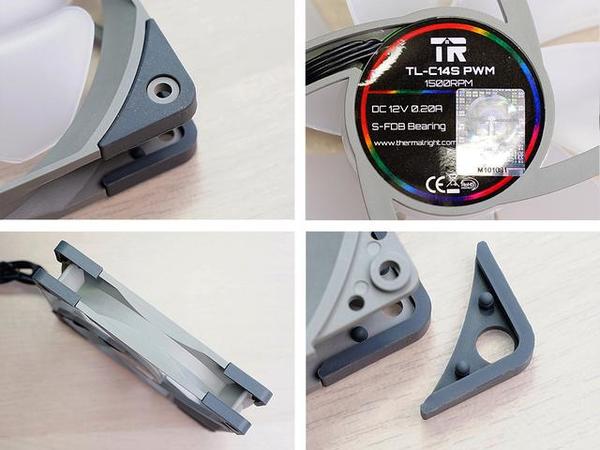

▼最高轉速為1500RPM，S-FDB轉軸設計，供電規格為12V=0.2A。細節上，減震的橡膠墊居然是可以自行拆裝的。

▼將風扇安裝到冷排上。

▼風扇選擇了TL-C12R-S 12CM反向出風的風扇，非常適合裝在機箱前面板作為進風風扇，這樣RGB燈效就不會被電機框架所遮擋，讓機箱內的光污染完全沒有死角。

▼選擇了三聯包，即一包三個風扇。

▼風扇的軸承以及轉速、供電規格等等基本和TL-C14S一致，當然由于是12cm風扇，風量和風壓都要小一點，但作為機箱風扇是足夠了，官方給出的噪音值為25.6DBA。

電源

▼電源選擇了額定650w的電源：EVGA SUPERNOVA 650 G+，該電源采用主動式PFC+有源箝位正激拓撲+同步整流+DC-DC架構，通過了80Plus金牌認證，全模組線材設計。

▼電源采用全模組接口設計，長度為17cm，還是要注意下機箱安裝電源的兼容性，配備了135mm直徑散熱風扇，風扇支持智能溫控，但不會完全停轉，當然低轉速下的噪音已經非常小了。

▼側面的銘牌：采用了單路+12V設計，輸出達到了54A，即648w的功率。

▼電源外殼面進行磨砂質感處理。另外一些信息在包裝背面，包括135mm的FDB風扇，日化的主電容等等。

▼所有線材均采用編織網包線設計，有2根(4+4)-pin CPU和4根(6+2)-pin PICE，一條顯卡供電線只有一個6+2接口，不用考慮滿載后的余量問題，更適合高端顯卡使用。所有線材的長度都超過60cm，其中顯卡與CPU供電線材的長度均在65cm以上。

機箱

火鳥機箱因為獨特的設計風格而聞名，后來沉寂了一段時間，最近開始復蘇，在JD也開了店，幾款新品機箱開始了預售，有一定優惠以及禮品贈送。

▼小熊選擇了Dawn TG黎明至尊，尺寸：449*220*485.5mm，前、左、右三面采用鋼化防爆玻璃面板，還貼了一層防爆膜，增加了安全性。標配ARGB燈條（5V 3pin），開機后有獨特的燈效。前面的進風口在單側，方形的大通風口很有工業風格，但是另一側并沒有開孔，稍稍擔心其進風量。

▼頂部防塵采用了磁吸式，并且?guī)Я藘煞N防塵網套件，一種是完全封閉的，頂部可以裝240/280 的冷排，或者同規格的風扇，

▼IO部分也在頂部，從左到右依次為：開機鍵、重啟鍵、RGB控制器按鈕、3.5音頻接口、指示燈、2個USB 3.1 Gen1接口、以及1個USB 3.1 Gen2 TypeC接口。

▼前面和底部是可拆卸防塵網，而且都是在機箱前面來抽取的，非常方便，在設計上還是花了心思。

▼前、右玻璃側板內部有白色特殊圖案，開機后形成獨特的流光溢彩，采用源自于汽車工業的超白鋼化玻璃，透光率更好，自爆率更低。

▼機箱可容納E-ATX主板，最高支持380mm顯卡以及165mm高CPU散熱器，支持顯卡豎裝，附贈立式顯卡支架。電源倉上方有一個可以支持2塊2.5寸或者1塊3.5寸的硬盤架。機箱前面標配了2把120黑色無光風扇，后面1把為ARGB風扇，都是12cm的風扇。

▼機箱背部有一個理線蓋板，需要拆下后才能安裝，不過需要拆卸4個螺絲，稍麻煩。當然背部還是提供了足夠的理線空間。背部有一個RGB控制，接入后可由機箱按鈕控制燈效。

▼背面也掛著一塊支持2塊2.5寸或者1塊3.5寸的硬盤架，底部硬盤架則需取出才能安裝硬盤，可以安裝2塊3.5寸（疊羅漢的方式），也兼容2.5寸硬盤，沒有采用抽拉式的設計稍有不便。另外電源限長為220mm。

▼前面如果要安裝風扇或者冷排就需要拆除前面板，采用卡扣連接，拆下需要些暴力，另外RGB采用了觸點的方式，避免了因為拆卸面板而造成損壞。

裝機中的問題

裝機中出現了一個問題，EX4主板的第一個PCIe 4.0 x16 插槽位置偏上，而PGF的復合背板比較厚，會和主板IO裝甲部分產生沖突，造成無法安裝顯卡。

有2個辦法可以解決：

1）機箱支持顯卡豎裝，附贈立式顯卡支架，但沒有贈送連接線，要買PCIe 3.0的延長線得100塊左右（目前好像沒PCIe 4.0的延長線）。

2）換上純金屬擋板，對顯卡散熱更有利，但是減弱了光污染的元素。

▼糾結一番后還是選擇了后者，又購入了RGB顯卡支架來補充些光污染元素。這個火鳥支架有個支點設計，相比一般PCIe固定的顯卡支架支撐效果要更好一點。不過固定時需要用到自攻絲，要注意不要大力，防止亞克力斷裂。

▼PGF更換上全金屬背板。

▼

▼理線蓋板的效果還是不錯，背面的線材不必太用心的去梳理了！

主機測試

顯示器為游戲悍將PL27QC，代工廠為聯合創新，小米那款火爆的曲面屏也是其為之代工，在品質上還是有所保障。主要參數如下：

面板類型：VA（8bit）；面板尺寸：27英寸；曲率：1500R；可視角度：178/178

屏幕比例：16:9；最佳分辨率：2560×1440；

刷新率：144Hz；響應時間：5.26ms；

亮度：250cd/m2；靜態對比度：3000:1；

▼之前有過單獨的評測文章：

http://www.gdjshb.com/yuanchuang/6490678.html

CPU性能

▼R7 3700X為8核16線程設計，基礎頻率3.6GHz，最大睿頻4.4GHz（單核）。超頻的話基本也就是全核超到4.3~4.4GHz，偶爾能看到4.5GHz的，其實留給用戶超頻的幅度并不大。默認狀態和全核4.3GHz的對比：可以看到單核性能沒啥變化，多核性能有所增長，提升幅度也到不了10%，電壓卻增加了不少，普通用戶還是建議不用折騰超頻了，穩定性更加重要。

顯卡性能

RTX2070super PGF的Boost頻率為1830MHz，公版為頻率1770MHz，由于其散熱系統，實際游戲中的頻率達到2000MHz上下。

▼3DMark Fire Strike和SUPERPOSITION成績。

▼幾款游戲的BenchMark的測試，在2k分辨率&最高畫質下，幀數都可以到達60fps左右或者更高。

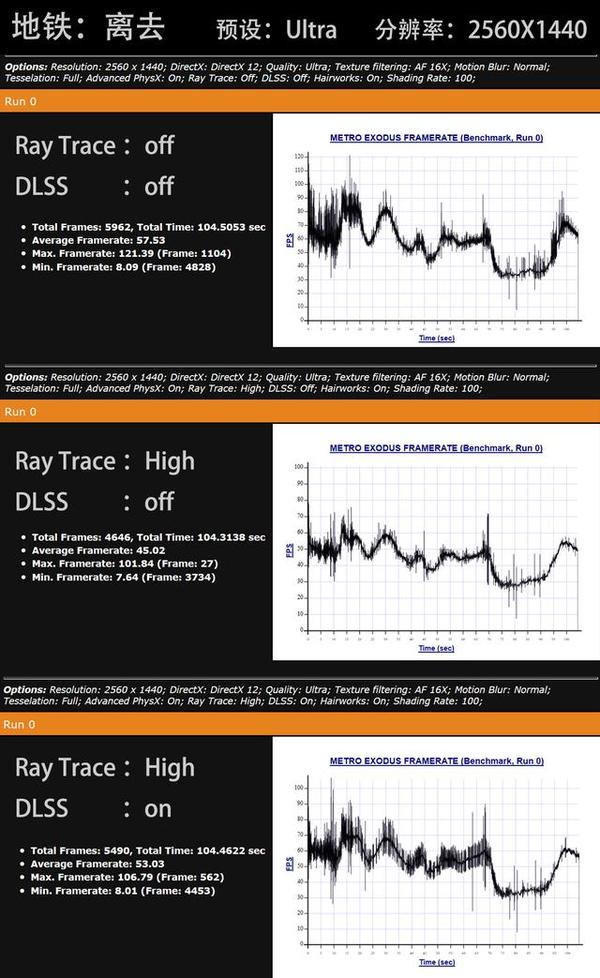

▼硬件殺手：地鐵離去預設調至Ultra（上面還有Extreme），2k分辨率的benchmark可以達到接近60fps的成績。嘗試一下光追特效，設置為High（中檔），幀數下降到了45fps，打開DLSS即可恢復到53fps，會更加流暢一些。

▼暗影在2k分辨率下的最高預設，幀數為87fps，所以嘗試光追特效開到了最高，幀數降低到48fps，打開DLSS恢復到60fps，不會影響到流暢程度。

▼PL27QC的144hz刷新率主要還是用在吃雞上，2k分辨率下設置基本都為高（樹木設置為中），室內環境下可以達到~150fps，室外也可以在140fps以上，如果環境中樹木較多，可能降低到120fp左右。總之基本上完全發揮了144Hz顯示器的能力。

磁盤性能

由于SN750做了系統盤，就不做理論測試了，ZOTAC 480GB SSD作為倉庫盤，在未裝入東西之前正好可以做下空盤測試：

▼AS SSD Benchmark和CrystalDiskMark，基本是SATA SSD的主流水平；由于是TCL閃存，所以還是HD Tune來測試下，測試了100GB下寫入和讀取速度并沒有出現掉速現象，還是能夠讓人放心的。

溫度和功耗

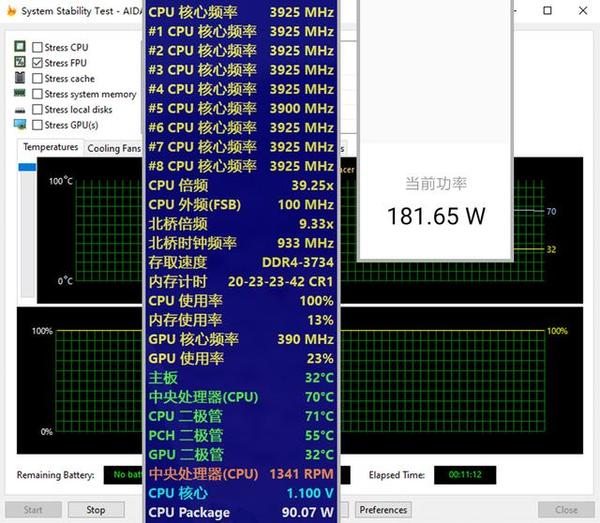

▼FPU單烤10分鐘,默認狀態下，CPU溫度為~70℃，平臺輸入功耗為180w左右，測試最后頻率下降到3.9GHz，電壓下降到1.1v。

▼RTX2070super PGF在3Dmark測試時，顯卡的最高頻率可以到達2070Mhz，測試最高溫度到了61℃。實際游戲中最高頻率一般在1995MHz，溫度不到70℃。Furmark烤機10分鐘，溫度為74℃，頻率居然基本沒降！在1965MHz左右，整個平臺的功耗大概在430w左右。實際游戲時CPU的負載還會大一些，所以如果電源配額定500w的余量太小，還是建議使用600w或者650w的電源。

光污染

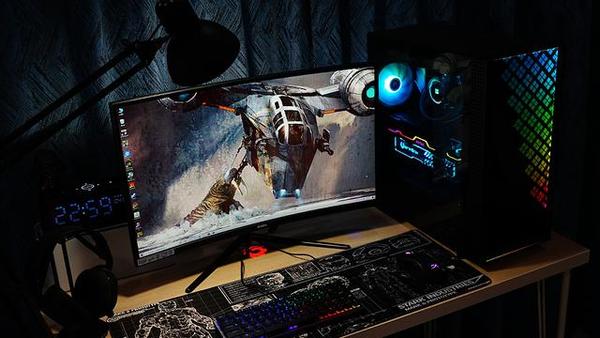

▼桌面環境

▼

▼ARGB燈效即可由機箱控制，也可以用主板軟件控制，非常靈活。黎明至尊前面板和背后側板的燈效很有空間感，非常獨特！

▼

▼

▼

▼

▼

▼

▼

▼

▼連接到主板上RGB設備，可以使用華擎Polychrome的燈效軟件控制；顯卡RGB控制則需要使用索泰FireStorm軟件（此軟件還可以進行超頻、風扇轉速等操作，還有“AI超頻”功能），還不能100%完美實現聯動。不過如果是彩虹效果，也看不出啥不和諧的地方；如果要單色效果，分別調下兩款軟件就可以實現。

▼

總結

B550主板很快就要上市了，現在買X570主板還合適嗎？雖然從芯片組來看兩者的差距主要是在是否支持雙卡上，但一般X570的整體配備規格都還是比B550高一些的，所以小熊覺得8核以及以上的CPU搭配X570更好些，而6核以及以下CPU搭配B550很更合理些。當然高端的B550支持8核CPU也沒用問題，價格自然也漲上去，怎么選看自己吧！

華擎X570 EX4大體沒問題，但把第一個PCIe 4.0 x16 插槽設置在高位，如果碰到PGF這種厚背板顯卡確實麻煩；索泰RTX2070super PGF哪都好，就是價格稍貴，預設緊張的玩家可以選擇低端些的系列，會省幾百的銀子；利民反向出風對于喜歡RGB的朋友來說是個好東西，基本不用燈條就可以照亮機箱。火鳥在沉寂一段時間后開始發力，JD店的開張也算是一個新的起點，黎明至尊的光效很有特點，機身長度有所控制，前面不會顯得很空，有點緊湊的效果，但是卻少了些火鳥之前產品的設計獨特性，倒是更符合大眾的口味了。
